Điện một chiều – mạch chuyển tín hiệu

[Richievn]

Có mạch nào chuyển tín hiệu âm (negative) thành tín hiệu dương (positive) cho điện 1 chiều 12V không mấy anh? Cường độ không lớn tầm 500mA thôi, đủ để đánh tín hiệu kích hoạt cho cái rờ le (relay) .

Đa tạ



[Fordescape]

Có mạch nào chuyển tín hiệu âm (negative) thành tín hiệu dương (positive) cho điện 1 chiều 12V không mấy anh? Cường độ không lớn tầm 500mA thôi, đủ để đánh tín hiệu kích hoạt cho cái rờ le (relay) .

Đa tạ

Đảo ngc 2 sợi dây lại thôi



[Richievn]

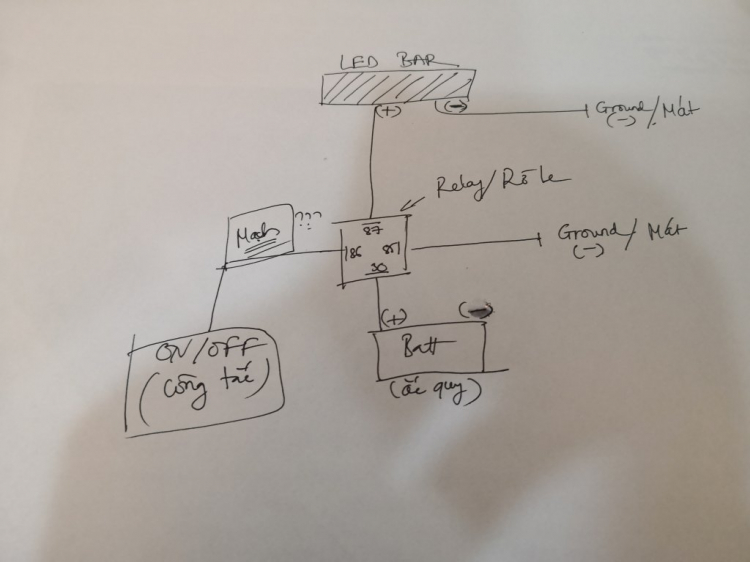

Như hình trên, em tính DIY cái đèn led bar ( em lắp dưới gầm cản trước và chỉ dùng khi đi đường vắng ban đêm thôi nhen) và sử dụng nút công tắc đèn sương mù zin của xe để bật tắt chứ k chơi đá pha như mấy anh nửa tải.
Có điều theo bảng dây của xe em thì cái nút đèn sương mù đó nó chỉ cho ra tín hiệu âm (-) chứ không phải tín hiệu dương (+) nên không có kích cài rờ le được.

Có bản mạch nào đổi tín hiệu âm đầu vào thành tín hiệu dương đầu ra không mấy anh?



[gakho]

Có mạch nào chuyển tín hiệu âm (negative) thành tín hiệu dương (positive) cho điện 1 chiều 12V không mấy anh? Cường độ không lớn tầm 500mA thôi, đủ để đánh tín hiệu kích hoạt cho cái rờ le (relay) .

Đa tạ

Tần số tín hiệu cần?
Sóng radio là một dạng chuyễn đổi tín hiệu từ nguồn DC (điện một chiều từ Pin) thành tín hiệu xoay chiều bởi mạch dao động (oscillator).
Nếu chỉ cần tín hiệu xoay chiều đơn giản với 1 tần số nhất định thì có thể dùng mạch dao động nghẹt (blocking oscillator).
@Richievn phải nói rỏ cần tín hiệu xoay chiều từ nguồn DC để làm gì?



[Fordescape]

Coil của relay là chưn 86 -85?
Nếu vậy thì anh đấu ngược, từ công tắc -> chân 85, chân 86 đấu vào ground.
Về hoạt động là bình thường, nhưng có cái relay cùi mái, có cái đèn chỉ thị trạng thái. Loại xịn thì đấu kiểu gì cũng sáng đèn, loại thường (ko phải đểu) thì đúng cực mới sáng



[Richievn]

Tây lông nó chỉ cách này, dùng rờ le 5 chân



[Richievn]

Coil của relay là chưn 86 -85?
Nếu vậy thì anh đấu ngược, từ công tắc -> chân 85, chân 86 đấu vào ground

Cách anh có vẻ ổn hơn nhỉ. Cách bọn tây chỉ em sợ dòng điện thế âm cái công tắc chịu không nổi.



[Richievn]

Tần số tín hiệu cần?
Sóng radio là một dạng chuyễn đổi tín hiệu từ nguồn DC (điện một chiều từ Pin) thành tín hiệu xoay chiều bởi mạch dao động (oscillator).
Nếu chỉ cần tín hiệu xoay chiều đơn giản với 1 tần số nhất định thì có thể dùng mạch dao động nghẹt (blocking oscillator).
@Richievn phải nói rỏ cần tín hiệu xoay chiều từ nguồn DC để làm gì?

Nó là tín hiệu điện thế âm 1 chiều (-12v) thôi anh. Em cần tín hiệu đầu vào kích hoạt cái rờ le 4 chân. Vậy phải kiếm rờ le 5 chân nhỉ



[gakho]

View attachment 1828052

Như hình trên, em tính DIY cái đèn led bar ( em lắp dưới gầm cản trước và chỉ dùng khi đi đường vắng ban đêm thôi nhen) và sử dụng nút công tắc đèn sương mù zin của xe để bật tắt chứ k chơi đá pha như mấy anh nửa tải.
Có điều theo bảng dây của xe em thì cái nút đèn sương mù đó nó chỉ cho ra tín hiệu âm (-) chứ không phải tín hiệu dương (+) nên không có kích cài rờ le được.

Có bản mạch nào đổi tín hiệu âm đầu vào thành tín hiệu dương đầu ra không mấy anh?

Đão đầu giây lại như bác @Fordescape nói là đc rồi.
Dùng từ sai nên gây hiểu lầm : Tín hiệu âm(-), tín hiệu dương(+) là khg đúng.
Mà phải là điện cực âm (-) và điện cực dương(+).



[Richievn]

Đão đầu giây lại như bác @Fordescape nói là đc rồi.
Dùng từ sai nên gây hiểu lầm : Tín hiệu âm(-), tín hiệu dương(+) là khg đúng.
Mà phải là điện cực âm (-) và điện cực dương(+).

Hi hi dạ cám ơn anh. Tự mò nên diễn đạt không chính xác lắm
