Chào các cụ. Em là dân điện tử, máy tính. Nhà có con loa Jumboy 4.1 mua từ năm 2005. Cụ nào đã từng nghe con này rồi thì cũng biết chất của nó rồi. Chính vì thế em quyết định đưa lên con xe cỏ của em. Cụ nào đã từng có ý định giống em chắc cũng gặp phải 1 vấn đề về cấp nguồn cho loa. Thông thường với những bộ loa cùi công suất nhỏ thì nó dùng nguồn +12V sau biến thế nguồn, ta chỉ việc tháo biến thế rồi câu ắc quy 12V vào là xong. Nhưng những bộ loa như thế thì nghe quá lởm, còn những bộ nghe hay, công suất lớn hơn như jumboy 3000 hoặc microlab M900 thì đều dùng nguồn +-12V đối xứng từ biến thế nguồn. Vậy có 2 giải pháp đưa ra.
1 là dùng 2 acquy nối tiếp nhau (vậy là phải lắp thêm 1 cái acquy nữa, kéo theo phải thiết kế phần nạp cho nó cũng khá phức tạp). 2 là dùng mạch chuyển đổi +12V DC sang +-12V để cấp nguồn cho loa.
Em chọn phương án 2. Sau vài ngày nghiên cứu, vẽ mạch em đã làm xong bộ nguồn chuyển đổi. Đã đi dây lắp trên xe. Kết quả cực tốt. Âm thanh khi đưa lên xe nghe hay hơn để bên ngoài.
Hôm em xuống gara nhờ họ đi dây loa và dây tín hiệu trong xe, cụ chủ gara đặt em làm luôn 3 bộ.
Post bài lên chia sẻ với anh em vì em biết có nhiều cụ cũng đã từng muốn làm như em
.
Lúc nào rảnh em chụp cho các cụ xem cái ảnh em lắp trên xe và cái mạch chuyển nguồn em tự thiết kế và lắp ráp. Cụ nào muốn độ đẽo thì liên hệ em sẽ hỗ trợ
Thiết kế mạch trên máy tính
Phíp đồng A4 và giấy in mạch
Mạch đã in ra giấy
Là cho mực in lên phíp đồng
Pha nhựa thông loãng dùng quét mạch trong khi chờ đợi thằng em ngâm mạch
Đang ngâm mạch

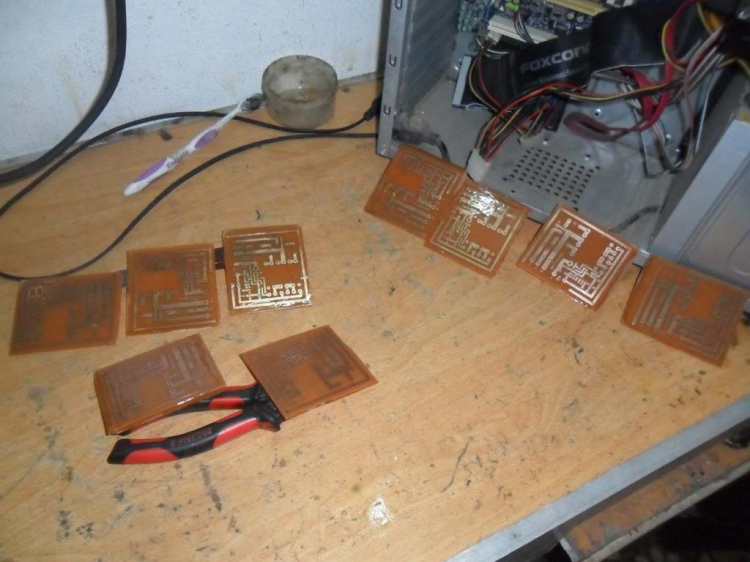

Ngâm xong, cắt thành từng bo và phủ nhựa thông
Cận cảnh

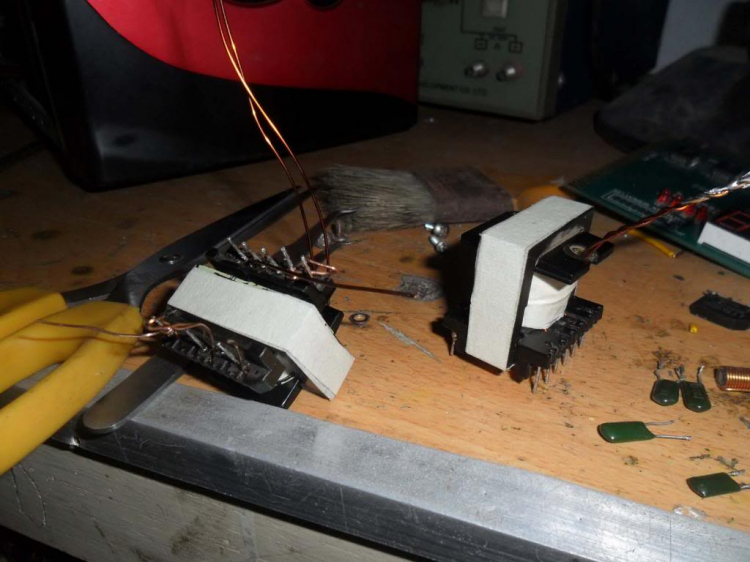

Quấn biến áp xung
Đang hàn linh kiện

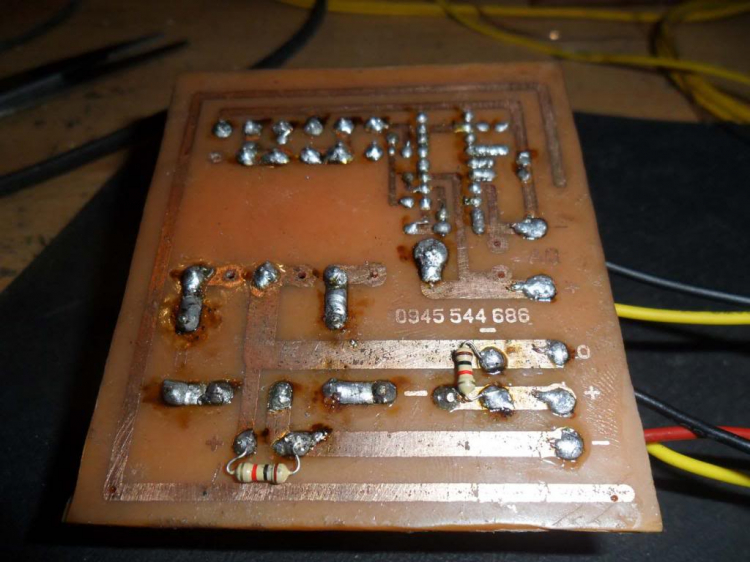

Hàn xong test thử mạch

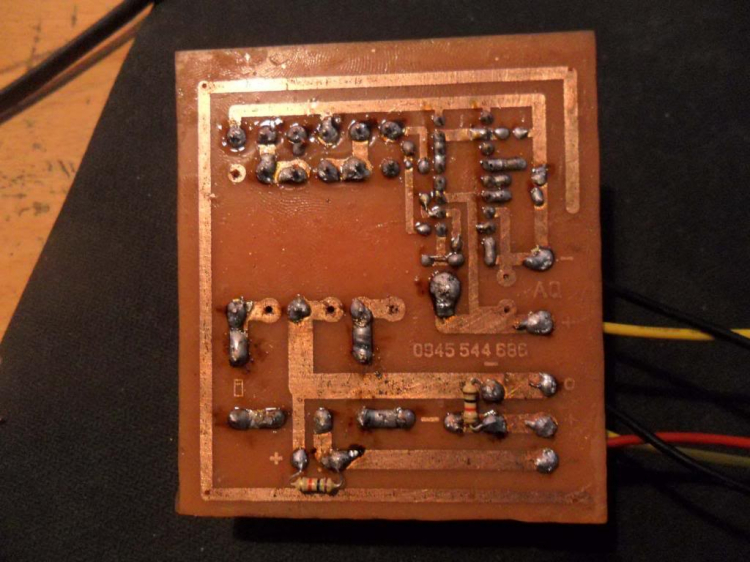

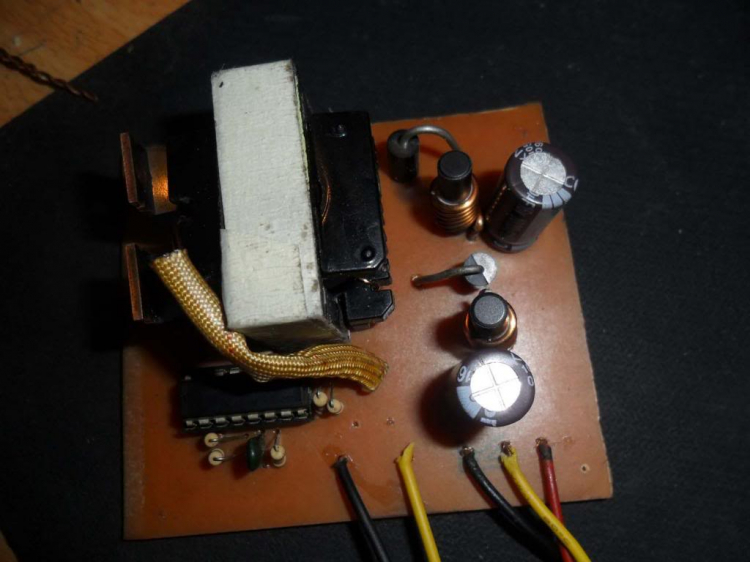

Sản phẩm đã hoàn thành
Số điện thoại của em ạ

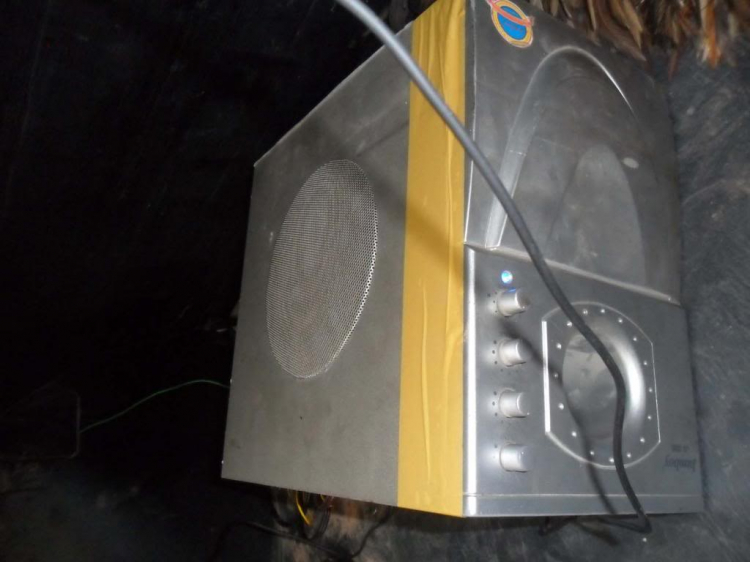

Đây là con jumboy của em (Nhìn hơi cũ nhưng nghe phê đét)

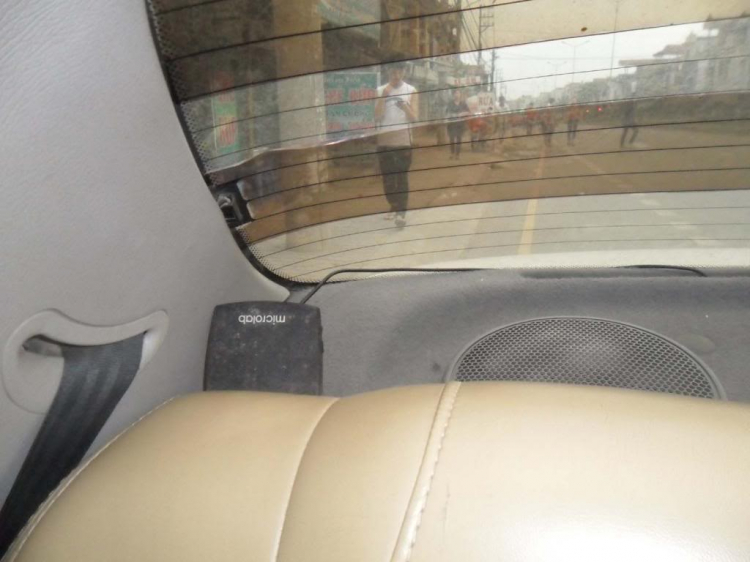

Loa đã lắp sau cốp xe. Lúc lắp bo vào bên trong thùng sub em quên không chụp ảnh. Cái bo lằng nhằng các cụ nhìn thấy là em lắp thêm cái phân tần từ con loa JBL xịn vì em không dùng cả 4 loa vệ tinh của loa vi tính mà lấy 2 con JBL (Loa trung) để lắp cánh cửa (Nhà còn thừa). Các cụ có thể không lắp cũng không ảnh hưởng, nghe vẫn hay
Loa vệ tinh em đấu qua phân tần coi như loa treble. Dùng của Microlab. Em không biết tháo đưa xuống chỗ gắn loa thế nào nên để tạm như thế
Chế 1 cái công tắc tắt nguồn cho hệ thống. Em đã đưa cầu chì vào hộp công tắc luôn (Chống cháy nổ)
Đầu DVD đểu và tẩu MP3 của em. Khi nào có tiền em thay bộ đầu xịn tý nghe nó đỡ sôi cao tần. Vì hệ thống loa này em cắm ipod thì im đét, tiếng trong veo không sôi tý nào. Để thế này nghe kỹ mới thấy hơi sôi ở loa treble

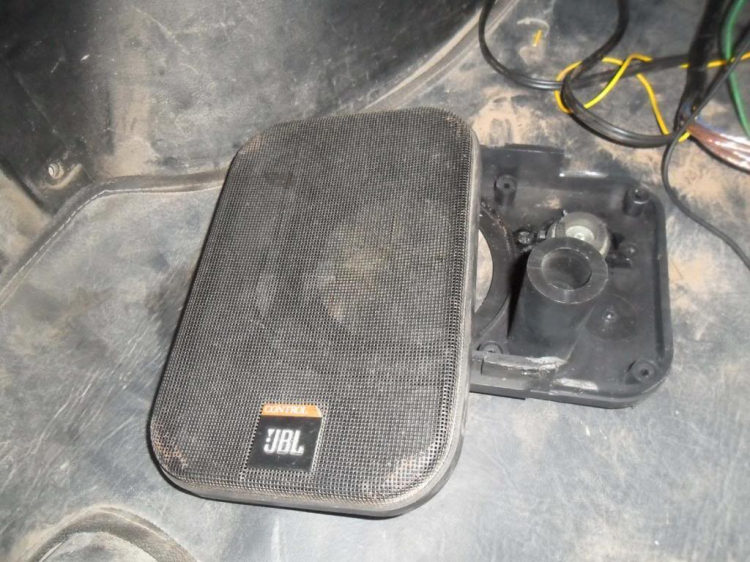

Đây là con loa JBL của em bị banh xác
Và cuối cùng là Clip. Nhưng em quay bằng máy ảnh nên tiếng nó nghe lởm quá. Còn nghe bên ngoài hay hơn các cụ nghe bộ loa vi tính khi đặt ở phòng
Em ở Thái Nguyên. Số cầm chân là 0945 544 686 như trên mạch. Cụ nào có nhu cầu lắp thì liên hệ em. Em sẽ gửi mạch và hướng dẫn cụ thểViệc này khó nhất ở khâu quấn biến áp xung (mất nhiều thời gian nhất). Vì em bận đi làm (Em chuyên bán hàng và sửa chữa thiết bị máy tính, điện tử). Em phải thuê mấy chú sinh viên ngâm mạch và hàn linh kiện. Còn thiết kế, quấn biến áp xung em phải tự làm. Tranh thủ mỗi hôm chỉ quấn được 2 con biến áp xung thôi ạ. Anh em đang đặt em 9 bộ mà mới làm được có 3 bộ thôi ạ
1 là dùng 2 acquy nối tiếp nhau (vậy là phải lắp thêm 1 cái acquy nữa, kéo theo phải thiết kế phần nạp cho nó cũng khá phức tạp). 2 là dùng mạch chuyển đổi +12V DC sang +-12V để cấp nguồn cho loa.
Em chọn phương án 2. Sau vài ngày nghiên cứu, vẽ mạch em đã làm xong bộ nguồn chuyển đổi. Đã đi dây lắp trên xe. Kết quả cực tốt. Âm thanh khi đưa lên xe nghe hay hơn để bên ngoài.
Hôm em xuống gara nhờ họ đi dây loa và dây tín hiệu trong xe, cụ chủ gara đặt em làm luôn 3 bộ.
Post bài lên chia sẻ với anh em vì em biết có nhiều cụ cũng đã từng muốn làm như em
Lúc nào rảnh em chụp cho các cụ xem cái ảnh em lắp trên xe và cái mạch chuyển nguồn em tự thiết kế và lắp ráp. Cụ nào muốn độ đẽo thì liên hệ em sẽ hỗ trợ
Thiết kế mạch trên máy tính
Phíp đồng A4 và giấy in mạch
Mạch đã in ra giấy
Là cho mực in lên phíp đồng
Pha nhựa thông loãng dùng quét mạch trong khi chờ đợi thằng em ngâm mạch
Đang ngâm mạch
Ngâm xong, cắt thành từng bo và phủ nhựa thông
Cận cảnh
Quấn biến áp xung
Đang hàn linh kiện
Hàn xong test thử mạch
Sản phẩm đã hoàn thành
Số điện thoại của em ạ
Đây là con jumboy của em (Nhìn hơi cũ nhưng nghe phê đét)
Loa đã lắp sau cốp xe. Lúc lắp bo vào bên trong thùng sub em quên không chụp ảnh. Cái bo lằng nhằng các cụ nhìn thấy là em lắp thêm cái phân tần từ con loa JBL xịn vì em không dùng cả 4 loa vệ tinh của loa vi tính mà lấy 2 con JBL (Loa trung) để lắp cánh cửa (Nhà còn thừa). Các cụ có thể không lắp cũng không ảnh hưởng, nghe vẫn hay
Loa vệ tinh em đấu qua phân tần coi như loa treble. Dùng của Microlab. Em không biết tháo đưa xuống chỗ gắn loa thế nào nên để tạm như thế
Chế 1 cái công tắc tắt nguồn cho hệ thống. Em đã đưa cầu chì vào hộp công tắc luôn (Chống cháy nổ)
Đầu DVD đểu và tẩu MP3 của em. Khi nào có tiền em thay bộ đầu xịn tý nghe nó đỡ sôi cao tần. Vì hệ thống loa này em cắm ipod thì im đét, tiếng trong veo không sôi tý nào. Để thế này nghe kỹ mới thấy hơi sôi ở loa treble
Đây là con loa JBL của em bị banh xác
Và cuối cùng là Clip. Nhưng em quay bằng máy ảnh nên tiếng nó nghe lởm quá. Còn nghe bên ngoài hay hơn các cụ nghe bộ loa vi tính khi đặt ở phòng
Em ở Thái Nguyên. Số cầm chân là 0945 544 686 như trên mạch. Cụ nào có nhu cầu lắp thì liên hệ em. Em sẽ gửi mạch và hướng dẫn cụ thểViệc này khó nhất ở khâu quấn biến áp xung (mất nhiều thời gian nhất). Vì em bận đi làm (Em chuyên bán hàng và sửa chữa thiết bị máy tính, điện tử). Em phải thuê mấy chú sinh viên ngâm mạch và hàn linh kiện. Còn thiết kế, quấn biến áp xung em phải tự làm. Tranh thủ mỗi hôm chỉ quấn được 2 con biến áp xung thôi ạ. Anh em đang đặt em 9 bộ mà mới làm được có 3 bộ thôi ạ
