Em đang cầm cái cd của KM 2009 TH, mặc dầu phía trước HU có nút nhấn Aux nhưng phía sau hoàn toàn không có lỗ giắc cắm nào hết, phải mở ra để câu, em có đưa mấy chú thợ làm nhưng vẫn chưa mò ra được.
Có 4 chân bác cần nối trên cổng C3:amylvs nói:Cái sơ đồ thế này có phải ko các bác nhỉ ?
1/ Pin7: +5V
2/Pin5: GND
3/Pin4: Data+(RX)chân nhận dữ hiệu
4/Pin2: Data-(TX)chân truyền dữ liệu

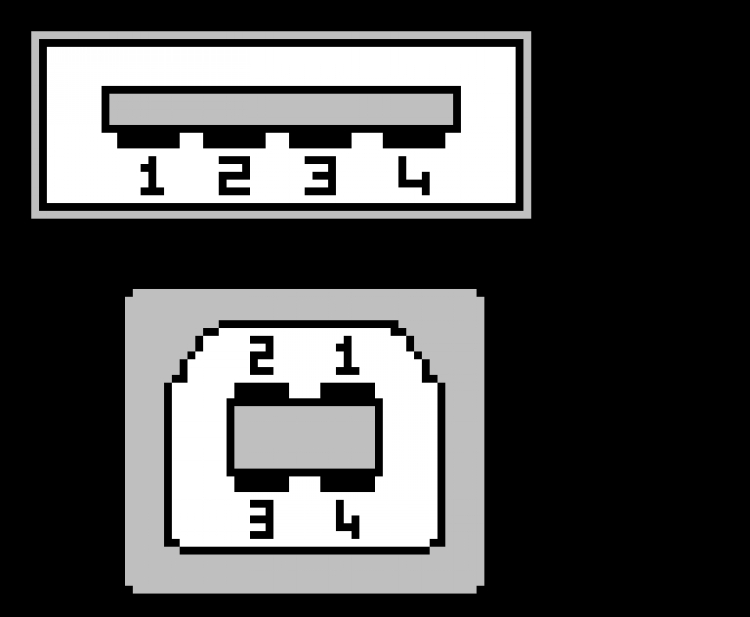

The USB Pinout:
Pin Name Cable color Description
1 VCC Red +5 VDC
2 D- White Data -
3 D+ Green Data +
4 GND Black Ground
Trên socket C3 Cáp USB sợi cái(Female)
Pin7: +5V <-----------------------> Pin1 +5V (Red)
Pin5: GND <-----------------------> Pin4 GND (Black)
Pin4: Data+(RX) <-----------------------> Pin3 Data+ (Green)
Pin2: Data-(TX) <-----------------------> Pin2 Data- (White)
Last edited by a moderator:
bác Jungle cho em hỏi ngu thêm nữa ( em không phải dân điện/điện tử nên ếch lắm ). Như vậy là mình phải mua cái dây USB có 1 đầu là USB, đầu kia là cái đầu nhỏ ( tương tự như dây máy ảnh, hay dây của Blackberry...), rồi tháo dây ra hàn vào cổng C3 theo màu như vậy hay sao. Hay là mình có thể tự thiết kế ổ cắm để cắm vào C3.
Còn trường hợp của Ipod Nano thì nối thế nào ?
Còn trường hợp của Ipod Nano thì nối thế nào ?
Bác tìm mua cọng cáp USB nối dài, cọng này có một đầu cái(female) và một đầu đực(male), bác cắt bỏ đầu đực, trong cọng cáp đó nó có 4 màu như hình trên, rồi 4 nối 4 dây đó theo sơ đồ của em là xong, cái đầu cái là đầu dùng để nối vào USB hoặc IPOD, các thiết bị ngoại vi đều có đầu nối là đực hết(male). Đơn giản vậy thôi.amylvs nói:
