Chia sẻ kinh nghiệm tự bảo dưỡng SuZuKi WaGon
Chia sẻ kinh nghiệm tự bảo dưỡng SuZuKi WaGon

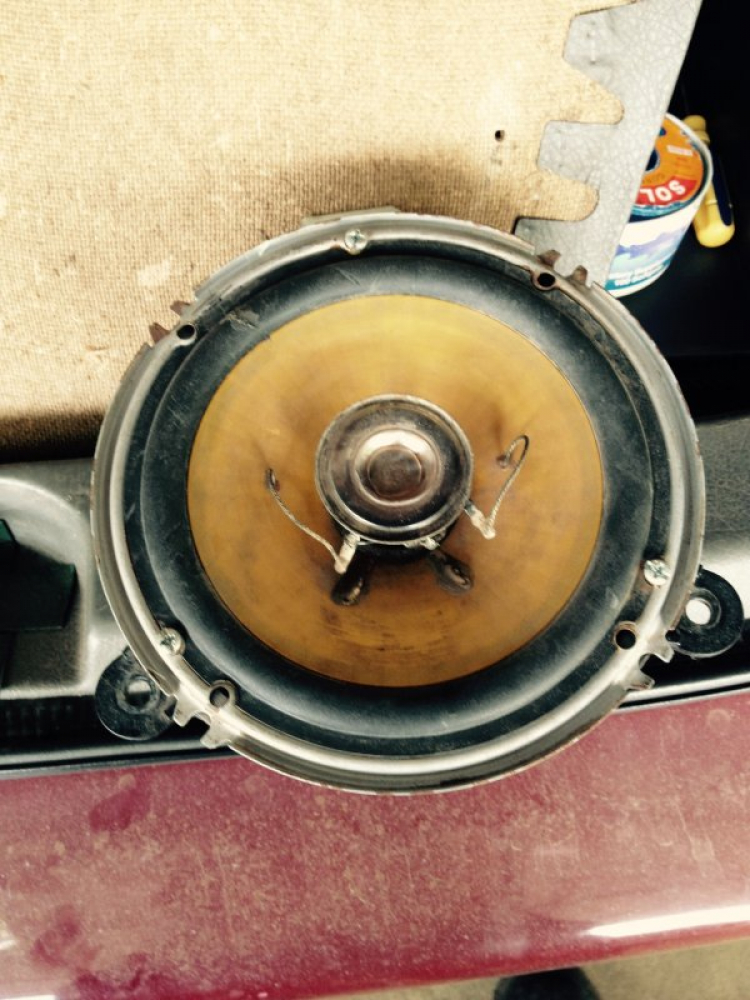

Em định thay loa cánh cho V2 nhưng tháo ra đã là loa Panasonic 16.5 cm xịn rồi nên phải thay đổi một chút với cặp loa Clarion mới từ bác xù.

Chỉnh sửa cuối:
  • Like
Reactions: choixongxu
Hạng F
4/5/11
5.181
4.036
113
54
Đà Lạt
Cách kết nối Head Unit - amply - loa component
Việc kết nối giữa đầu máy và loa đồng trục là quá đơn giản, tuy nhiên với nguyên dàn Head Unit - amply - loa component nhiều khi cũng không đơn giản tý nào.
Tuy nhiên, nếu hiểu được thì chẳng có vấn đề gì. Bởi vì chơi cho cầu kỳ, cho thỏa mãn hết cái chất âm thanh thì phải là dàn component trên xe. Trong bài này, chỉ nêu cách kết nối đầu máy - amply và loa.

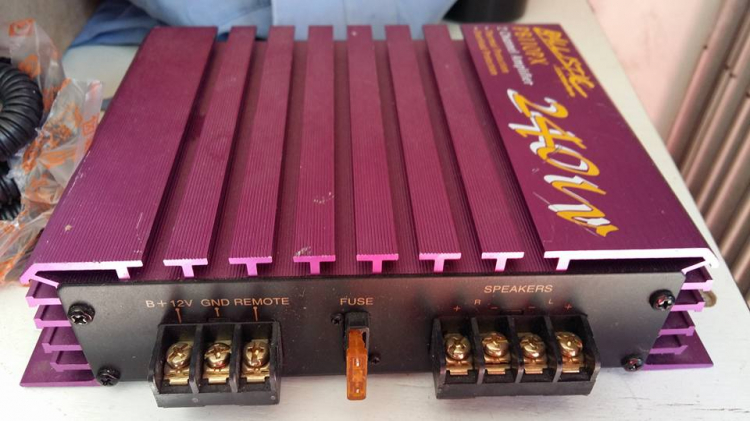

Về phần điện: Thấy rất rõ các đầu dây B+ 12V; GND và REMOTE
Chia sẻ kinh nghiệm tự bảo dưỡng SuZuKi WaGon

B+12V: Nên nối đến trục tiếp cọc bình accu. Sợi dây này nên chọn dây có tiết diện lớn để dẫn điện tốt
GND: Nối Mass, tuy nhiên cũng nên chọn dây có tiết diện cũng tương đương với dây B+ kia
REMOTE: là dây trên đầu máy cũng có ký hiệu Remote: Đây là dây tín hiệu kích cho amply chạy khi đầu máy hoạt động, dây này cấp tín hiệu 12V+. Khi đầu máy tắt thì dây này điện áp về 0V làm cho amply tắt.

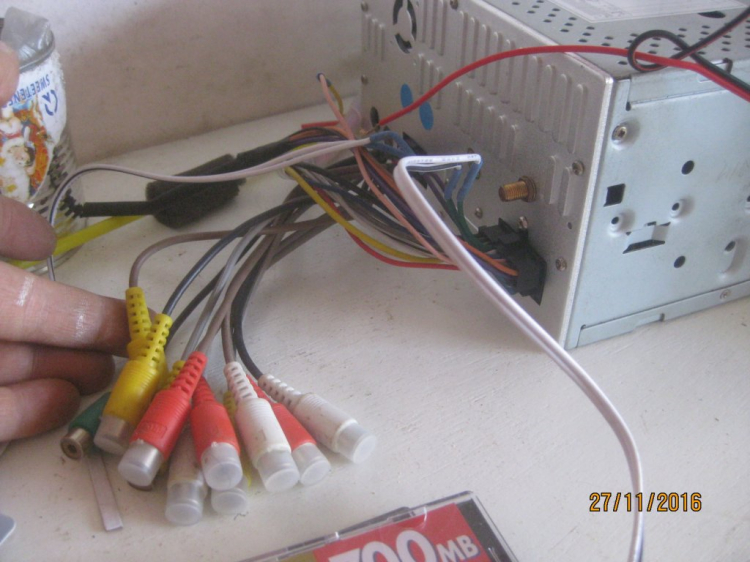

Sau mỗi đầu máy thì luôn luôn có môt bó dây bao gồm rất nhiều jack bông sen (RCA)
Chia sẻ kinh nghiệm tự bảo dưỡng SuZuKi WaGon

Tìm trên đầu jack có các chữ như thế này: FL OUT, FR OUT: Đó là front left out, front right out (Tín hiệu đầu ra âm thanh trước bên trái, và trước bên phải)
Chia sẻ kinh nghiệm tự bảo dưỡng SuZuKi WaGon

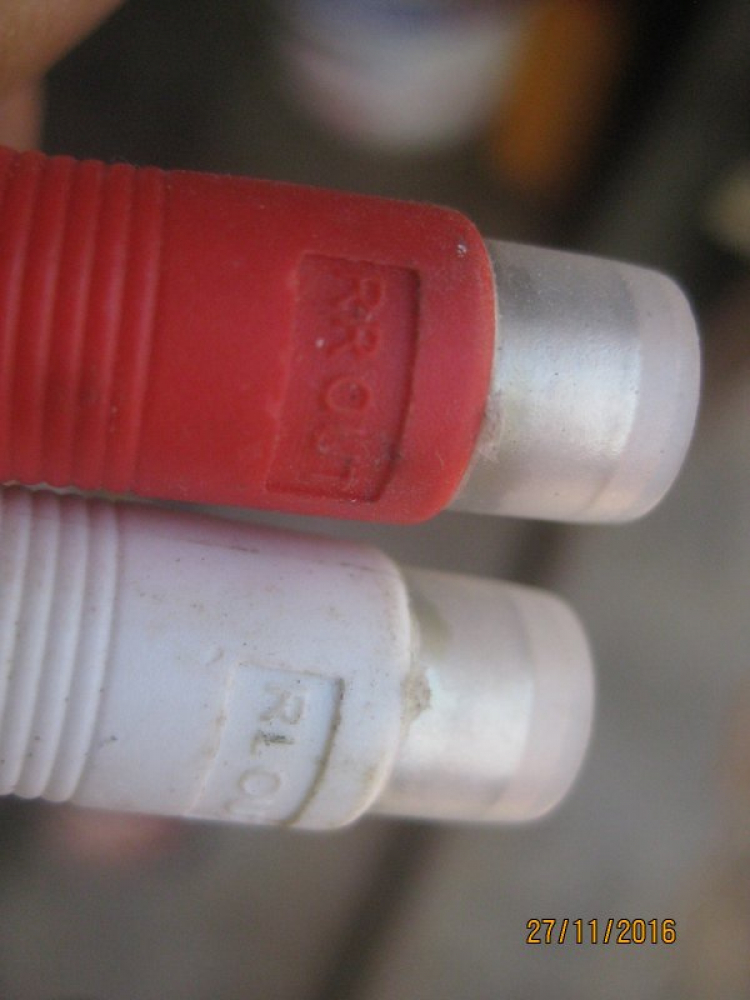

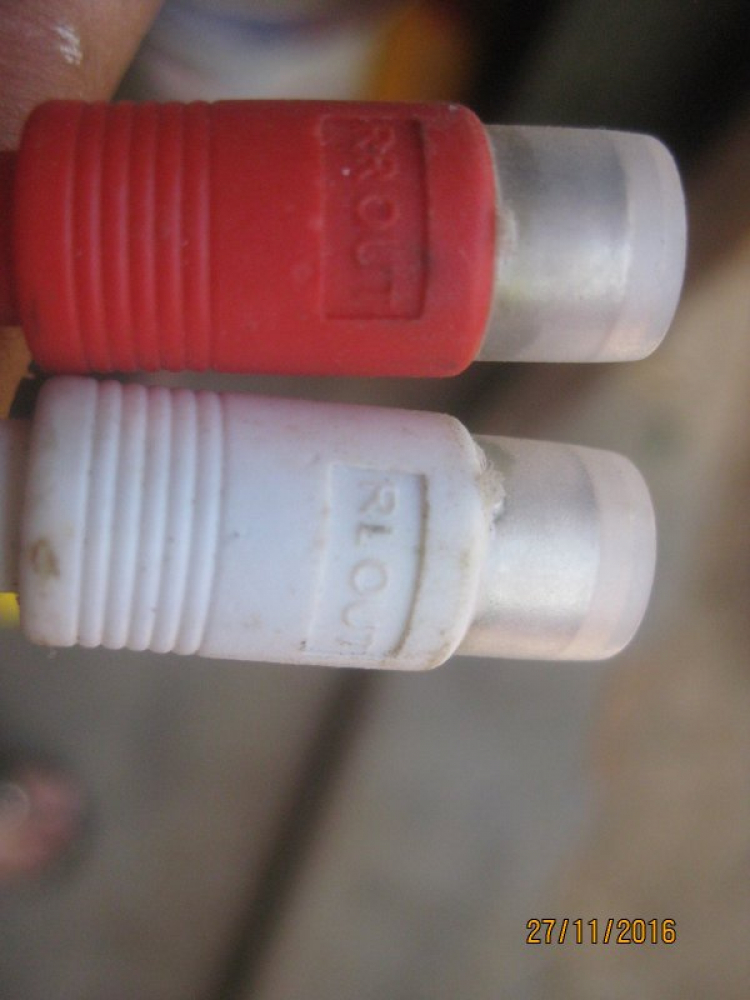

Và 1 cặp RR OUT và RL OUT: Đó là Rear right out và rear left out (Tín hiệu đầu ra phía sau bên phải và bên trái)
Chia sẻ kinh nghiệm tự bảo dưỡng SuZuKi WaGon
Chia sẻ kinh nghiệm tự bảo dưỡng SuZuKi WaGon

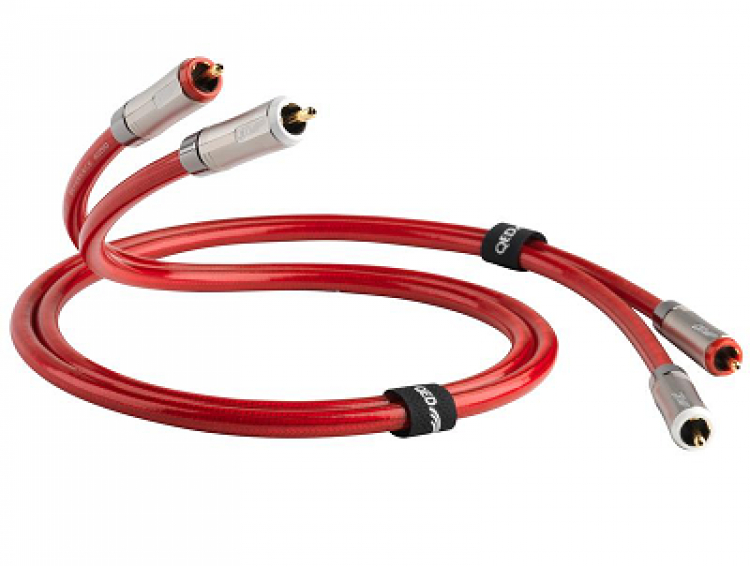

Dùng cặp dây AV kết nối từ hai đầu jack FL OUT và FR OUT

Chia sẻ kinh nghiệm tự bảo dưỡng SuZuKi WaGon

Đến đầu LOW INPUT trên Amply
Chia sẻ kinh nghiệm tự bảo dưỡng SuZuKi WaGon

Một số amply có cổng như thế này đây là tín hiệu vào amply được lấy từ dây loa đầu máy

Chia sẻ kinh nghiệm tự bảo dưỡng SuZuKi WaGon

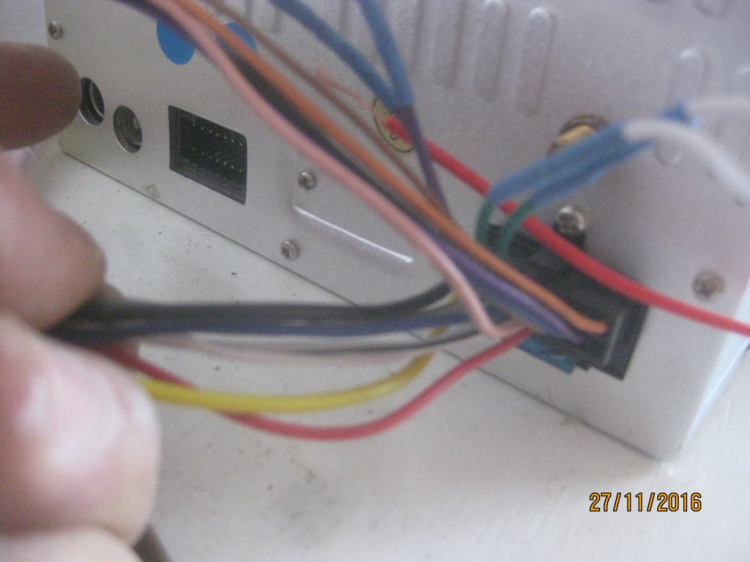

Dây đến loa của đầu máy
Chia sẻ kinh nghiệm tự bảo dưỡng SuZuKi WaGon

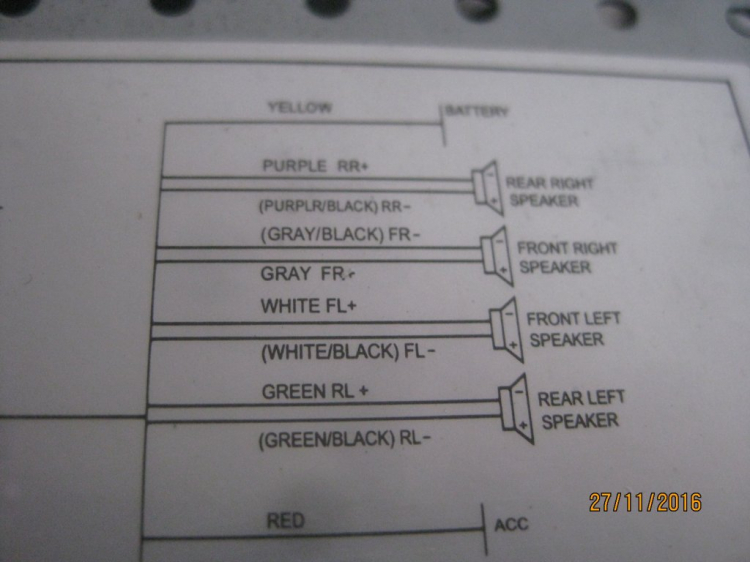

Sơ đồ nó đây
Chia sẻ kinh nghiệm tự bảo dưỡng SuZuKi WaGon
Chia sẻ kinh nghiệm tự bảo dưỡng SuZuKi WaGon
Đó là tín vào amply, bây giờ đến tín hiệu từ amply xuất ra

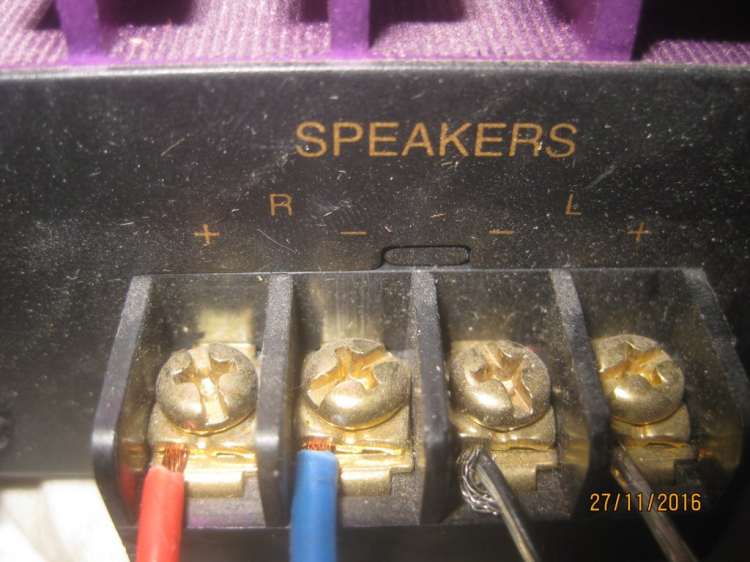

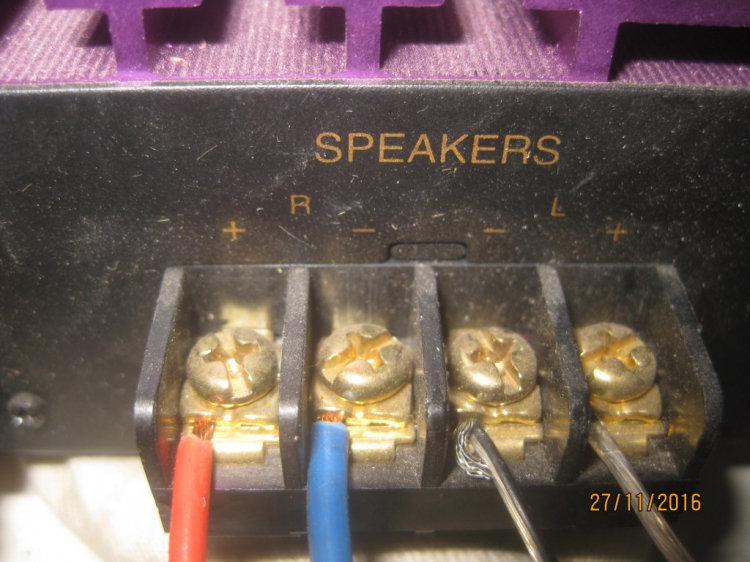

Trên ampy đây là đầu dây tín hiệu ra loa bên phải và bên trái
Chia sẻ kinh nghiệm tự bảo dưỡng SuZuKi WaGon
Chia sẻ kinh nghiệm tự bảo dưỡng SuZuKi WaGon

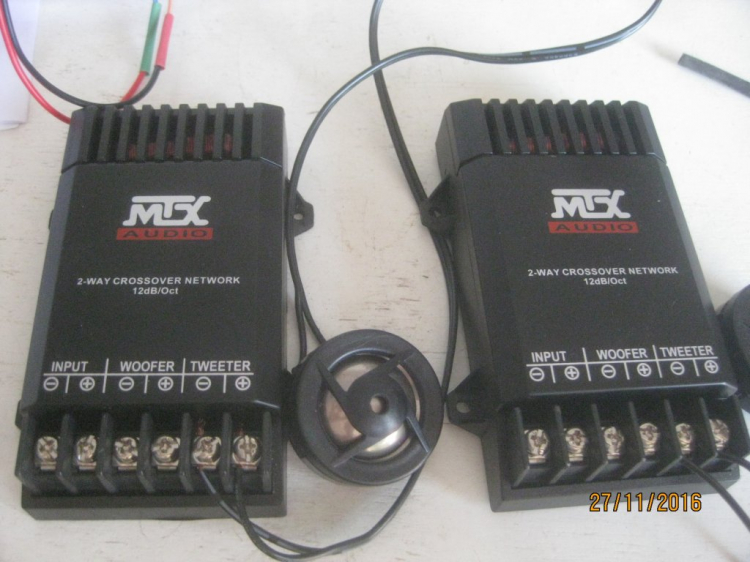

Nếu dùng loa componet thì dây đó đến đầu vào input của bộ crossover (Bộ phân tần)
Chia sẻ kinh nghiệm tự bảo dưỡng SuZuKi WaGon

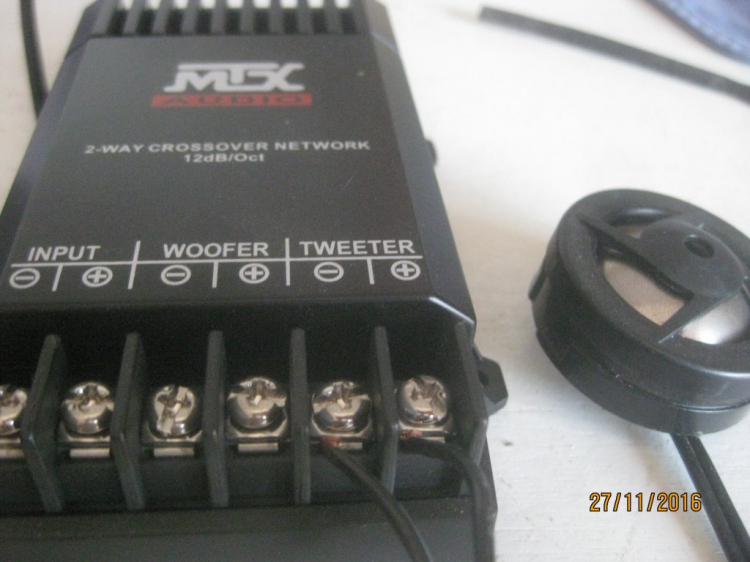

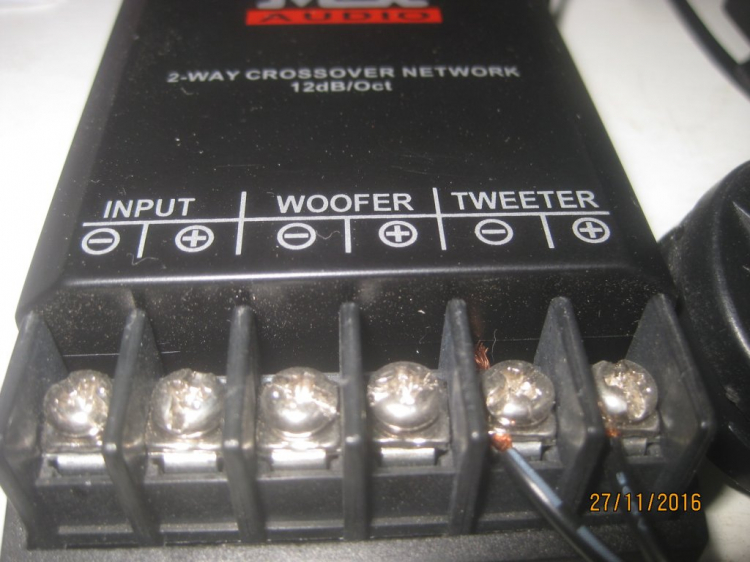

Trên bộ phân tần có cổng ra rất rõ cho đến loa woofer và treeble.
Chia sẻ kinh nghiệm tự bảo dưỡng SuZuKi WaGon
Chia sẻ kinh nghiệm tự bảo dưỡng SuZuKi WaGon
Giờ đây chỉ khó cho tùy từng loại xe mà ta đặt phân tần trong xe hay trên cánh cửa
1. Nếu loa treeble nằm trong xe (treeble nằm trên Taplo hoặc trên trụ cửa) thì phân tần nằm trong xe, dùng luôn dây đến loa zin theo xe để làm dây từ cổng woofer đến loa woofer
2. Nếu loa treeble nằm trên cánh cửa thì bộ phân tần nằm trên cánh cửa, tận dụng dây đến loa zin trong xe làm dây từ amply đến cổng input của bộ phân tần.
Thế là quá rõ cho việc lắp đặt. Chúc bác DIY thành công

Hạng C
4/8/13
527
2.854
93
Bác giúp hướng dẫn cách đấu dây remote của 2 ampli đánh cho 2 cặp loa với (2 loa trước - 1 ampli, 2 loa sau - 1 ampli):
1/ Nối tiếp từ DVD - Ampli 1 - Ampli 2
2/ Song song DVD - Ampli 1 và 2
Cám ơn bác.

Chỉnh sửa cuối:
Hạng F
4/5/11
5.181
4.036
113
54
Đà Lạt
Bác giúp hướng dẫn cách đấu dây remote của 2 ampli đánh cho 2 cặp loa với (2 loa trước - 1 ampli, 2 loa sau - 1 ampli):
1/ Nối tiếp từ DVD - Ampli 1 - Ampli 2
2/ Song song DVD - Ampli 1 và 2
Cám ơn bác.
Hai amply có vẽ như sẽ có quá nhiều dây nhưng amply kiểu như thế này cũng có nhiều bác dùng.
Bác dùng một jack chuyển giữa hai hệ thống đầu phát để đi chung vào 1 dàn hệ thống của xe bác.
(Dùng từ khóa search trên google bộ gộp chung hai tí hiệu AV)

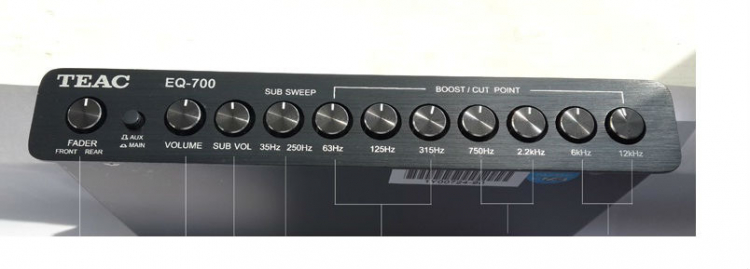

Hoặc sang hơn một chút bác dùng equalizer
Chia sẻ kinh nghiệm tự bảo dưỡng SuZuKi WaGon
Chia sẻ kinh nghiệm tự bảo dưỡng SuZuKi WaGon
Để ý bác sẽ thấy có nút chuyển hai hệ thống Main và AUX
Tại tín hiệu ra của equalizer nó chỉ có 1 đường thì bác dùng thêm jack một chia làm hai để đến hai amply bằng jack như thế này
Chia sẻ kinh nghiệm tự bảo dưỡng SuZuKi WaGon

Đầu đực là 1 đường và đầu cái sẽ là hai đường đến hai amply của xe.

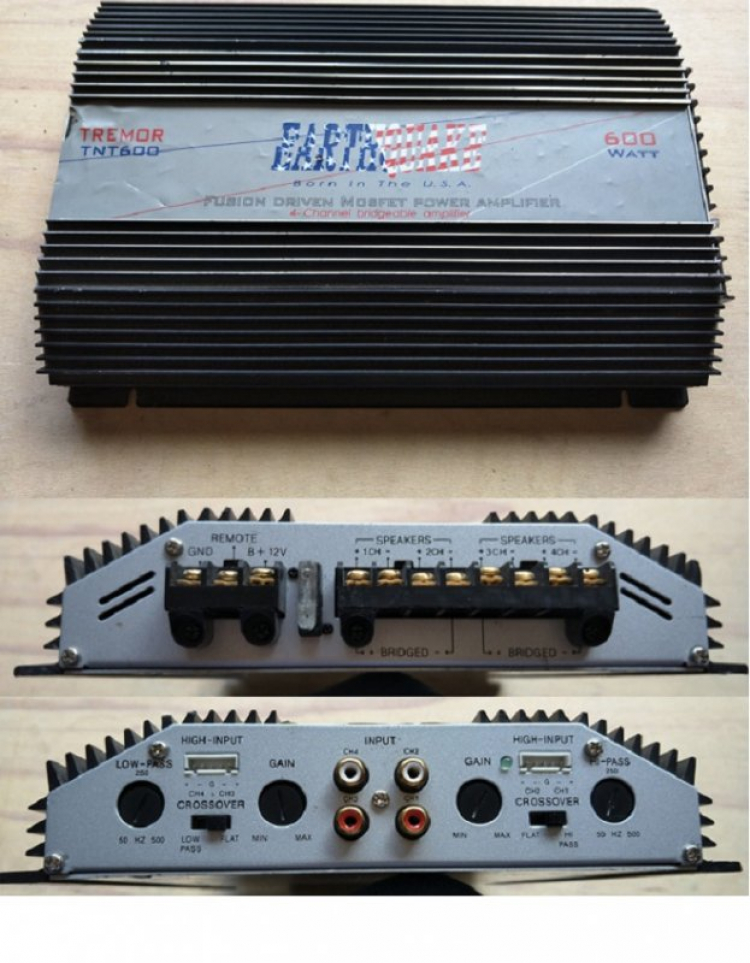

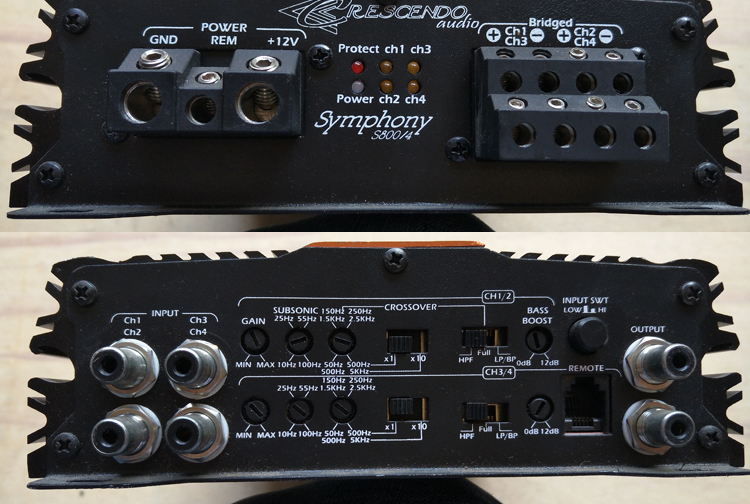

Hai amply trên xe nó sẽ phức tạp dây nhiều quá. Giới thiệu bác 2 amply em sẽ đem về và là hàng độc
Chia sẻ kinh nghiệm tự bảo dưỡng SuZuKi WaGon
Chia sẻ kinh nghiệm tự bảo dưỡng SuZuKi WaGon
Chia sẻ kinh nghiệm tự bảo dưỡng SuZuKi WaGon
4 kênh cho 4 loa. Thế gọn hơn nhiều

  • Like
Reactions: tuangiga31mes2c
Hạng C
4/8/13
527
2.854
93
cám ơn bác đã hướng dẫn em,ý em hỏi là đường dây khiển remote ở vị trí nguồn B+ chứ ko phải giắc RCA ,2 ampli của bác ngon đó,nhưng em đang tìm ampli Châu âu c/suất 80 - 100w/chanel x 4,tks.
