Bác vào menu
-số 7 chọn số 2: "chỉ hiện tốc độ và mức nhiên liệu"
-số 9 chọn số 0: "không hiển thị nhiên liệu"
nha bác.
Xin lỗi bác vì rep trễ.

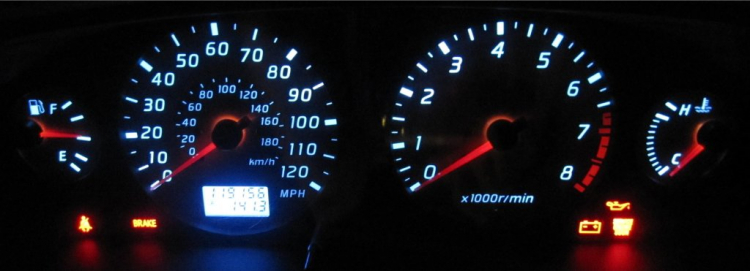

Với những xe không có công-tơ-met hiển thị số thì mình gắn cái này để nhìn số cho dễ.
Làm thế nào để chỉnh giảm âm thanh cảnh báo của hub a8 vậy?Chào các bác, em viết bài này nhằm chia sẻ cho các bác cách cài đặt, sử dụng HUD A8.
Bài này em dịch từ sách hướng dẫn sử dụng và kinh nghiệm của em, em chỉ là sinh viên không chuyên ngành kỹ thuật ôtô nên không rành lắm về thuật ngữ chuyên ngành, chỗ nào sai kính mong các bác góp ý chỉnh sửa để bài viết của em hoàn thiện hơn. Có vài chỗ tô đỏ là em không biết dùng từ gì, bác nào biết góp ý giúp em với. Cám ơn các bác.
Bộ sản phẩm bao gồm:
- 01 màn hình hiển thị 5.5”, 5 màu
- 01 cáp OBDII
- 01 film kính lái
- 01 đế chống trượt
- Sách hướng dẫn sử dụng bằng tiếng Anh
View attachment 491655View attachment 491657
Sơ lược tính năng:
- Chỉ cần gắn cáp OBDII nối sản phẩm và xe là dùng được (Plug and Play), không cần độ chế, câu dây. Cáp OBDII được thiết kế dẹp nên rất dễ dắt vào cột A.
- Màn hình to, rõ nét 5.5” với 5 màu sắc, có thể hiển thị km/h, MPH.
- Hiển thị tốc độ, tua máy, nhiệt độ máy, điện áp acquy, nhiên liệu tiêu thụ, quãng đường đã đi từ khi đề máy.
- Nhắc nhở khi quá tốc độ, khi quá vòng tua máy, khi sang quên sang số.
- Tự động bật tắt cùng động cơ.
- Tự động điều chỉnh độ sáng để khỏi chói mắt tài xế.
Các chức năng hiển thị trên màn hình:
View attachment 491656
Lắp đặt:
- Đảm bảo xe có cổng OBDII hoặc EUOBD bằng cách:
- Tìm cổng kết nối OBDII phía dưới tay lái.
- Tra Google xem xe mình có hay không.
- Tìm nhãn dán dưới nắp capo.
Dán film lên kính lái:
- Kết nối dây cáp.
- Khởi động động cơ, bật công tắc của HUD.
- Nếu các bác nhìn lên kính lái thấy hình đôi thì dán miếng film lên kính lái sẽ cho hình ảnh rõ nét.
Cài đặt hiển thị:
- Khi sử dụng có thể bấm vào nút để chuyển đổi hiển thị giữa nhiệt độ két nước, điện áp acquy, quãng đường đã đi.
- Tùy vào từng xe mà chúng ta phải chỉnh các thông số này để HUD hiển thị đúng tốc độ, vòng tua …
+ Vào menu, thoát menu: nhấn và giữ nút 5 giây
+ Chuyển menu: nhấn và nhả nút
+ Chỉnh thông số: Dùng vòng xoay lên hoặc xuống để tăng giảm số liệu.
- Có 14 menu:
[xtable=skin1|624x@]
{thead}
{tr}
{td=56x@}
Menu số{/td}
{td=142x@} {/td}
{td=91x@}
Giới hạn điều chỉnh{/td}
{td=132x@}
Giải thích{/td}
{td=55x@}
Mặc định{/td}
{td=147x@}
Ví dụ{/td}
{/tr}
{/thead}
{tbody}
{tr}
{td=56x@}không{/td}
{td=142x@}
Tốc độ{/td}
{td=91x@}
50~150{/td}
{td=132x@}
50% ~ 150%{/td}
{td=55x@}
107{/td}
{td=rowspan:3|147x@}
Chỉ điều chỉnh khi có sai lệch giữa xe và HUD{/td}
{/tr}
{tr}
{td=56x@}
1{/td}
{td=142x@}
Vòng tua{/td}
{td=91x@}
50~150{/td}
{td=132x@}
50% ~ 150%{/td}
{td=55x@}
117{/td}
{/tr}
{tr}
{td=56x@}
2{/td}
{td=142x@}
Lượng nhiên liệu tiêu thụ{/td}
{td=91x@}
50~150{/td}
{td=132x@}
50% ~ 150%{/td}
{td=55x@}
100{/td}
{/tr}
{tr}
{td=56x@}
3{/td}
{td=142x@}
Nhắc nhở quá vòng tua{/td}
{td=91x@}
10~75{/td}
{td=132x@}
1000~7500 vòng/phút{/td}
{td=55x@}
25{/td}
{td=147x@}
25 = 2500RPM
Khi vòng tua máy quá 2500 vòng/phút thì HUD sẽ beep, đồng thời đèn nhắc nhở quá vòng tua sẽ sáng.{/td}
{/tr}
{tr}
{td=56x@}
4{/td}
{td=142x@}
Nhắc nhở sang số{/td}
{td=91x@}
0~75{/td}
{td=132x@}
0~7500 vòng/phút{/td}
{td=55x@}
25{/td}
{td=147x@}
25 = 2500RPM
Khi vòng tua máy quá 2500 vòng/phút thì HUD sẽ beep để nhắc nhở sang số, đồng thời đèn nhắc sang số sẽ sáng.{/td}
{/tr}
{tr}
{td=56x@}
5{/td}
{td=142x@}
Báo qua tốc độ một tầng, bốn tầng{/td}
{td=91x@}
0~1{/td}
{td=132x@}
0: một tầng
1: bốn tầng (60, 80, 100, 120 km/h){/td}
{td=55x@} {/td}
{td=147x@}
Chọn 0: khi quá tốc độ đã cài đặt ở menu số 6, HUD sẽ beep, đèn báo quá tốc độ sẽ sáng.
Chọn 1: khi quá tốc độ 60, 80, 100, 120 km/h, HUD sẽ beep, đèn báo quá tốc độ sẽ sáng.{/td}
{/tr}
{tr}
{td=56x@}
6{/td}
{td=142x@}
Nhắc nhở quá tốc độ{/td}
{td=91x@}
30~250{/td}
{td=132x@}
30~250 km/h{/td}
{td=55x@}
120{/td}
{td=147x@}
120 = 120km/h
Khi tốc độ hơn 120km/h, HUD sẽ beep, đèn báo quá tốc độ sẽ sáng.
Menu này chỉ có tác dụng khi menu số 5 chọn 0.{/td}
{/tr}
{tr}
{td=56x@}
7{/td}
{td=142x@}
Chế độ hiển thị{/td}
{td=91x@}
0~3{/td}
{td=132x@}
0: tự động
1: hiện tất cả thông tin
2: chỉ hiện tốc độ và mức nhiên liệu
3: sách bảo là “dùng điện áp để điều khiển bật tắt HUD (chỉ sử dụng cho xe hybrid)”{/td}
{td=55x@}
1{/td}
{td=147x@}
Chọn 0:
dưới 80km/h: hiện tất cả thông tin;
trên 80km/h: chỉ hiện tốc độ và mức nhiên liệu{/td}
{/tr}
{tr}
{td=56x@}
8{/td}
{td=142x@}
Điều chỉnh ánh sáng HUD{/td}
{td=91x@}
0~2{/td}
{td=132x@}
0: tự động
1: tối nhất
2: sáng nhất{/td}
{td=55x@} {/td}
{td=147x@}
Chọn 0: HUD sử dụng cảm biến để điểu chỉnh ánh sáng để không chói mắt lái xe{/td}
{/tr}
{tr}
{td=56x@}
9{/td}
{td=142x@}
Đơn vị tiêu thụ nhiên liệu{/td}
{td=91x@}
0~2{/td}
{td=132x@}
0: không hiển thị
1: L/h
2: L/100km{/td}
{td=55x@}
2{/td}
{td=147x@} {/td}
{/tr}
{tr}
{td=56x@}
10{/td}
{td=142x@}
Đơn vị tốc độ{/td}
{td=91x@}
0~2{/td}
{td=132x@}
0: vòng/phút
1: km/h
2: MPH{/td}
{td=55x@}
1{/td}
{td=147x@} {/td}
{/tr}
{tr}
{td=56x@}
11{/td}
{td=142x@}
Đơn vị nhiệt độ két nước{/td}
{td=91x@}
0~2{/td}
{td=132x@}
0: không hiển thị
1: oC
2: oF{/td}
{td=55x@}
1{/td}
{td=147x@} {/td}
{/tr}
{tr}
{td=56x@}
12{/td}
{td=142x@}
Đơn vị độ dài{/td}
{td=91x@}
0~1{/td}
{td=132x@}
0: km
1: miles{/td}
{td=55x@} {/td}
{td=147x@} {/td}
{/tr}
{tr}
{td=56x@}
13{/td}
{td=142x@}
… (Reference Fuel Consumption){/td}
{td=91x@}
10~500{/td}
{td=132x@}
… nhiên liệu tiêu thụ{/td}
{td=55x@}
80{/td}
{td=147x@} {/td}
{/tr}
{tr}
{td=56x@}
14{/td}
{td=142x@}
Độ mở bướm ga?{/td}
{td=91x@}
0~100{/td}
{td=132x@}
0: xe có cảm biến bướm ga
1: dùng tham số đã cài đặt ở menu số 13.
2~100: dung tích động cơ (0.2L,0.3L~10L){/td}
{td=55x@}
16{/td}
{td=147x@} {/td}
{/tr}
{tr}
{td=56x@}
15{/td}
{td=142x@}
Điện áp tự động bật tắt HUD{/td}
{td=91x@}
110~150{/td}
{td=132x@}
Nếu HUD không tự động bật tắt khi khởi động động cơ hoặc tắt máy thì mới nên điều chỉnh thông số này.{/td}
{td=55x@}
132{/td}
{td=147x@}
132 = 13.2V{/td}
{/tr}
{tr}
{td=56x@}
16{/td}
{td=142x@}
Trả về cài đặt mặc định{/td}
{td=91x@}
0~1{/td}
{td=132x@}
Nếu muốn cài HUD về mặc định, chọn 1, sau đó bấm giữ nút 5 giây, HUD trở về trạng thái ban đầu.{/td}
{td=55x@} {/td}
{td=147x@} {/td}
{/tr}
{/tbody}
[/xtable]
Ngày mai em sẽ bổ sung thêm hình thực tế.
Kinh nghiệm cá nhân của em là cắm HUD vào để một lúc khoảng 5-10p HUD mới sử dụng được, mặc dù lúc đầu HUD sáng đèn nhưng chỉ hiển thị mỗi chữ HUD (hình minh họa sẽ update sau), một chặp sau mới hiển thị đầy đủ chức năng và có thể sử dụng được, kiểu như phải HUD phải chạy rôđa vậy á
Các bác có câu hỏi hay cần giúp đỡ gì thì reply hoặc inbox em sẽ giúp.
Bác nào ở Đà Lạt không biết chỗ nào hay muốn lắp thử em mang bộ em qua cho thử. hehe.
Cám ơn các bác đã đọc bài.
Chào bác,
Mình cài số vòng tua vào menu 4 là để HUD beep khi tua máy vượt qua cái mức mình cài thôi. Xe số tự động nếu bác không muốn beep khi quá vòng tua thì bác cài vòng tua cao lên chút là được.
Chào bác,
Không có cách nào để giảm âm thanh cảnh báo hết. Hoặc là để, hoặc là tắt luôn.
Để tắt âm thanh thì bác có thể làm theo như hình này, lăn con lăn và giữ 5s
