Thảo Luận Jolie - Chiếc xe thân thiện

[kts.quang]

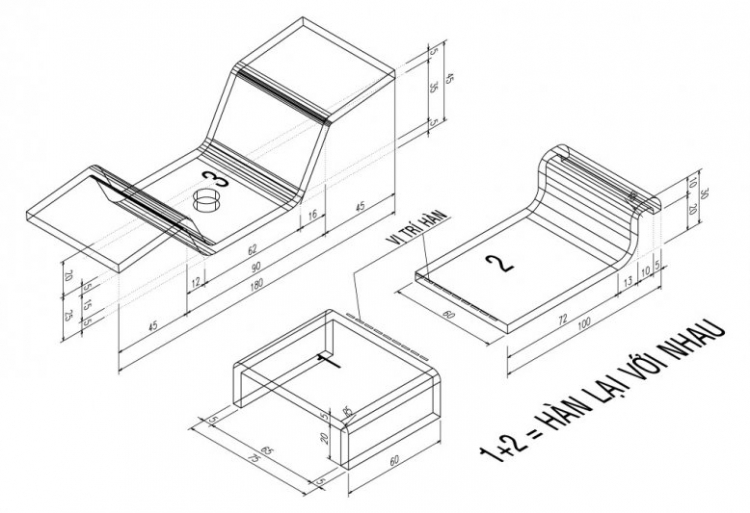

Theo những Hình Bác Phong đưa lên + sau 1 hồi ngấm nghía tới lui 2 cái miếng thép thì mình quyết định cho ra cái kích thước này :

Bác Phong có dịp thì đo thực tế xong chỉnh sửa lại kích thước cho đúng (vì đây là kích thước mình nhắm theo tỉ lệ hình chụp rồi vẽ lại thôi nhé).
P/s: Nếu ok thì chúng ta sẽ sử dụng sắt La cứng rộng60 dàỵ5mm 1 đoạn dài chừng 1m(dư trù) và có thể cho "thơ " sắt làm được( chứ mình làm không nổi đâu ...kaka) .
Các Bác cho ý kiến nhé.



[Solie]

Xe e bị mất cái số 1, ko biết bác nào có mẫu ko cho e mượn e uốn tole chế với, cảm ơn các bác nhiều lắm

View attachment 225263

Bác ghé qua em, em mở náp ca-pô Jolie lên cho Bác xem mẫu ka ka



[lvtphong]

Theo những Hình Bác Phong đưa lên + sau 1 hồi ngấm nghía tới lui 2 cái miếng thép thì mình quyết định cho ra cái kích thước này :
View attachment 225297 Bác Phong có dịp thì đo thực tế xong chỉnh sửa lại kích thước cho đúng (vì đây là kích thước mình nhắm theo tỉ lệ hình chụp rồi vẽ lại thôi nhé).
P/s: Nếu ok thì chúng ta sẽ sử dụng sắt La cứng rộng60 dàỵ5mm 1 đoạn dài chừng 1m(dư trù) và có thể cho "thơ " sắt làm được( chứ mình làm không nổi đâu ...kaka) .
Các Bác cho ý kiến nhé.

Kinh bu-gi, ặc ặc.

Hình dạng miếng trên đúng y phóc, bề rộng bản nó là 45mm. Chiều cao thì bên trái lệnh bên phải 1 chút chứ không bằng nhau (bản vẽ cùng bằng nhau 45mm) do cái thanh chassis xe Jolie chổ này nó xiên. Ông vietnhat phải đo tới đo lui, làm tới làm lui cái bầu nó mới đứng thẳng đc.

Miếng dưới chính xác đến 80%. Miếng dưới thì 1 và 2 nó là 1 miếng thép thôi, bền rộng bản là 85mm (bản vẽ 75mm), cũng khoét 1 cái lổ để lắp bầu hơi như miếng trên. Cái móc nó nhọn nhọn mới móc khớp vô cái trục xe đc, và chổ này rất hẹp do nó cấn cái phuộc, còn đủ khoảng trống chỉ vừa 1 con buloong U d10m lọt qua nên hơi khó làm.
Mặt đứng nó như vầy cho dể hình dung:

Có Bác giúp phần 3D thì để hôm nào Em chui xuống gầm đo chi tiết kích thước cho.



[NhatTran.csm]

hehe, là của em đó bác, em làm ở trong tòa nhà HHM trên đường Xuân Hồng.
xe em nè, nhân dịp đi thăm phật Ngọc lớn nhất của bác Trịnh Hữu Hòa ở Đồng Nai

các bác xem thêm tin tức tại đây nha
http://www.baodongnai.com.vn/vanhoa/201307/chiem-nguong-tuong-phat-ngoc-lon-nhat-the-gioi-2249239/

Trưa nào e cũng đi ngang đó chở con bé e đi học ở trường chinh. Khi nào rảnh e mời bác với bác @vietnhat ly cf. Mấy hôm nay e bận quá. Ko vô forum thường xuyên được. Cũng chưa có thời gian làm cái bát dời ghế xe như bác vietnhat chỉ nữa.



[vietnhat]

Theo những Hình Bác Phong đưa lên + sau 1 hồi ngấm nghía tới lui 2 cái miếng thép thì mình quyết định cho ra cái kích thước này :
View attachment 225297 Bác Phong có dịp thì đo thực tế xong chỉnh sửa lại kích thước cho đúng (vì đây là kích thước mình nhắm theo tỉ lệ hình chụp rồi vẽ lại thôi nhé).
P/s: Nếu ok thì chúng ta sẽ sử dụng sắt La cứng rộng60 dàỵ5mm 1 đoạn dài chừng 1m(dư trù) và có thể cho "thơ " sắt làm được( chứ mình làm không nổi đâu ...kaka) .
Các Bác cho ý kiến nhé.

Đúng là không hổ danh với nick kts.quang...phát khảo như thế để ae hình dung nhưng khi làm thì phải thêm mắm thêm muối nữa mới đc. khu vực vị trí số 3 phải là hình tròn, để phân tán lực cho đồng đều mới ngon và đẹp nhé bác.



[kts.quang]

Kinh bu-gi, ặc ặc.

Hình dạng miếng trên đúng y phóc, bề rộng bản nó là 45mm. Chiều cao thì bên trái lệnh bên phải 1 chút chứ không bằng nhau (bản vẽ cùng bằng nhau 45mm) do cái thanh chassis xe Jolie chổ này nó xiên. Ông vietnhat phải đo tới đo lui, làm tới làm lui cái bầu nó mới đứng thẳng đc.

Miếng dưới chính xác đến 80%. Miếng dưới thì 1 và 2 nó là 1 miếng thép thôi, bền rộng bản là 85mm (bản vẽ 75mm), cũng khoét 1 cái lổ để lắp bầu hơi như miếng trên. Cái móc nó nhọn nhọn mới móc khớp vô cái trục xe đc, và chổ này rất hẹp do nó cấn cái phuộc, còn đủ khoảng trống chỉ vừa 1 con buloong U d10m lọt qua nên hơi khó làm.
Mặt đứng nó như vầy cho dể hình dung:

View attachment 225345​

Có Bác giúp phần 3D thì để hôm nào Em chui xuống gầm đo chi tiết kích thước cho.

Bác Phong xem kỹ bv lại đi , E vẽ miếng thép số 3 có 2 cái cánh độ cao chênh nhau 20mm chứ k có bằng nhau .Nhưng nói gì thì nói cũng k bằng thực tế .@Bác Vietnhat : đúng gòy Bác phải thêm mắm muối nữa ah, chứ đâu có dể ăn ...kaka.



[Solie]

Bác Phong xem kỹ bv lại đi , E vẽ miếng thép số 3 có 2 cái cánh độ cao chênh nhau 20mm chứ k có bằng nhau .Nhưng nói gì thì nói cũng k bằng thực tế .@Bác Vietnhat : đúng gòy Bác phải thêm mắm muối nữa ah, chứ đâu có dể ăn ...kaka.

Thêm một cao thủ dzõ lâm mới hạ sơn vì cái bầu của nàng Jolie.



[vietnhat]

Bác Phong xem kỹ bv lại đi , E vẽ miếng thép số 3 có 2 cái cánh độ cao chênh nhau 20mm chứ k có bằng nhau .Nhưng nói gì thì nói cũng k bằng thực tế .@Bác Vietnhat : đúng gòy Bác phải thêm mắm muối nữa ah, chứ đâu có dể ăn ...kaka.

Ý bác ấy là phải lệch tâm khoảng 15mm, không phải thẳng hàng, bác vẽ lại dùm là khu vực vị trí số 3 là hình tròn đường kính 100mm, mục đích để phần đầu của bầu hơi tiếp xúc hết và phân tán lực cho đồng đều í mà



[kts.quang]

Có phải vị trí số 3 nó như vậy không hả Bác vietnhat , còn mấy thông số còn lại để bác Phong đo xong rồi e chỉnh 1 lần luôn .



[hoangtan1312]

Phải có thêm nhiều dự án nữa mới lôi hết đc các chuyên gia của nhóm Jolie ra ánh sáng. Các bác làm nghề gì vào khai hết đi để anh em biết mà tận dụng nhân tài héhé...
