Một số hình ảnh tăng thiết giáp từ sơ khai đến hiện đại .
Char D''Assault St. Chamond
Pháp - 1915
Char D''Assault Schneider
Pháp - 1916
Char 2C
Pháp - 1921
7 TP
BaLan - 1936
Cruiser Tank Mk VI Crusader
Anh -1941
Cruiser Tank Mk VIII Cromwell (A27M)
Anh -1942
Cruiser Tank Ram
Canada =1942
KV-2 (Klimenti Voroshilov)KV-2 (Klimenti Voroshilov)
Liên Xô -1940
Sturmpanzerwagen A7V
Đức - 1917
SdKfz 141 Panzerkampfwagen III (PzKpfW III)
Đức -1939
SdKfz 161 Panzerkampfwagen IV (PzKpfw IV)
Đức - 1936
SdKfz 181 Panzerkampfwagen VI Tiger (PzKpfw VI) Biệt danh con cọp trong thế chiến thứ 2
Đức - 1942
Theo thứ tự từ trên xuống. Phải sang trái
M1 Abram - Hoa Kỳ
T90 - Nga
S90 (Type 90) - Nhật
K2 Black Panther - Nam Hàn
Challenger 2 - Anh
Leopard 2 - Đức
Leclerc - Pháp
Merkava - Israel
Olifant Mk1B - Nam Phi

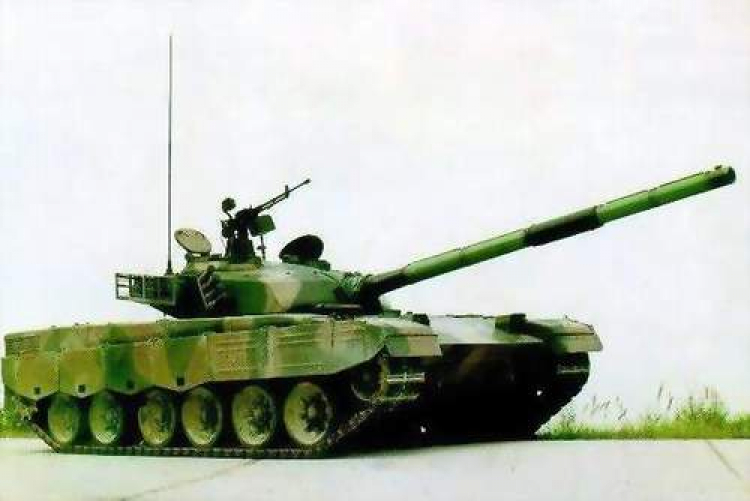

Type 99 - Trung Quốc
Char D''Assault St. Chamond
Pháp - 1915
Char D''Assault Schneider
Pháp - 1916
Char 2C
Pháp - 1921
7 TP
BaLan - 1936
Cruiser Tank Mk VI Crusader
Anh -1941
Cruiser Tank Mk VIII Cromwell (A27M)
Anh -1942
Cruiser Tank Ram
Canada =1942
KV-2 (Klimenti Voroshilov)KV-2 (Klimenti Voroshilov)
Liên Xô -1940
Sturmpanzerwagen A7V
Đức - 1917
SdKfz 141 Panzerkampfwagen III (PzKpfW III)
Đức -1939
SdKfz 161 Panzerkampfwagen IV (PzKpfw IV)
Đức - 1936
SdKfz 181 Panzerkampfwagen VI Tiger (PzKpfw VI) Biệt danh con cọp trong thế chiến thứ 2
Đức - 1942
Theo thứ tự từ trên xuống. Phải sang trái
M1 Abram - Hoa Kỳ
T90 - Nga
S90 (Type 90) - Nhật
K2 Black Panther - Nam Hàn
Challenger 2 - Anh
Leopard 2 - Đức
Leclerc - Pháp

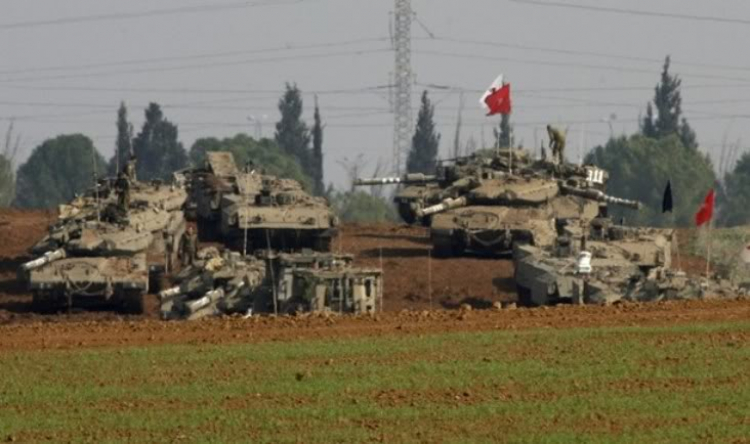

Merkava - Israel
Olifant Mk1B - Nam Phi
Type 99 - Trung Quốc
CM-11 Brave Tiger (M48H)
Đài Loan sản xuất dựa trên nguyên mẫu M48
DIO Zulfiqar
- Iran sx dựa trên mẫu T-72
Al Khalid (MBT 2000)
Pakistan hợp tác với TQ, sản xuất theo mẫu T90

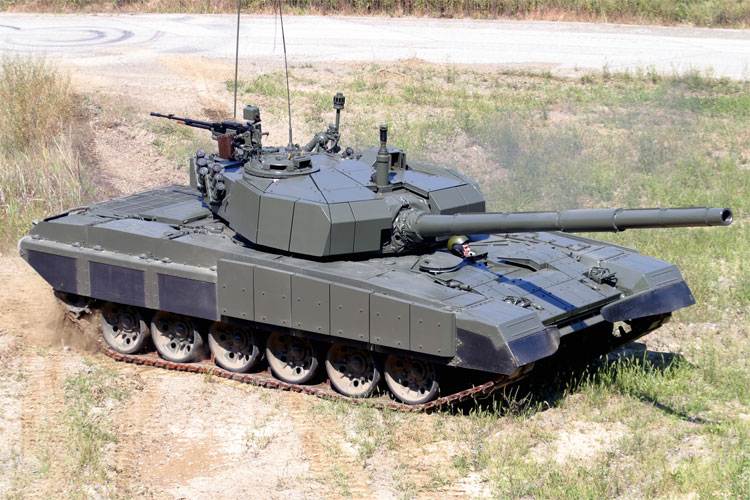

Duro Dakovic M95 Degman
Croxtia sx theo mẫu T72
PT-91 Twardy
BaLan sx theo mẫu T72
Ảnh M113 quân đội Úc tham chiến ở Việt Nam

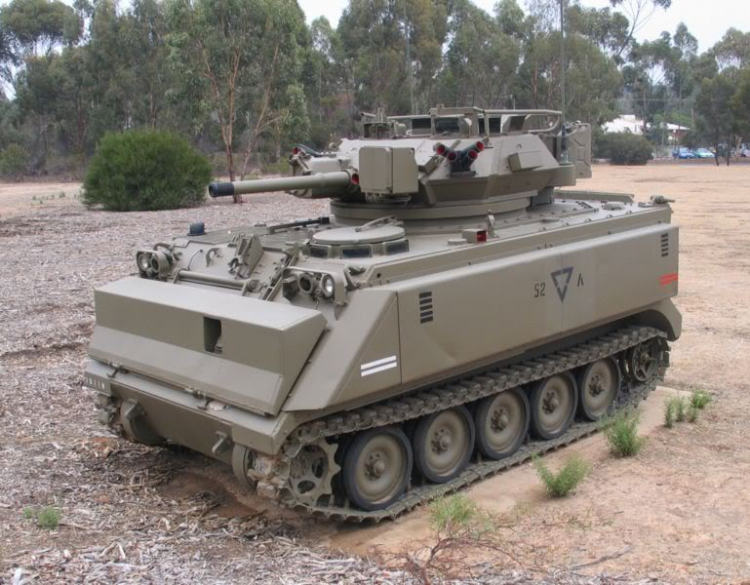

Ảnh: M-113-MRV sau này Úc gắn tháp pháo của xe tăng hạng nhẹ FV101 Scorpion
Đài Loan sản xuất dựa trên nguyên mẫu M48
DIO Zulfiqar
- Iran sx dựa trên mẫu T-72
Al Khalid (MBT 2000)
Pakistan hợp tác với TQ, sản xuất theo mẫu T90
Duro Dakovic M95 Degman
Croxtia sx theo mẫu T72
PT-91 Twardy
BaLan sx theo mẫu T72
Ảnh M113 quân đội Úc tham chiến ở Việt Nam
Ảnh: M-113-MRV sau này Úc gắn tháp pháo của xe tăng hạng nhẹ FV101 Scorpion
Hồi tối qua coi Trên Nat. geo. có FILM iNSIDE AFGHANER , nói về hoạt động cấp cứu của bệnh viện dã chiến Serranto ỡ Áphu Hãn.. Thấy cảnh cưa tay, chân cũa lính cho vào bao nhìn thấy ớn luôn.. rồi cảnh khoan não, thò tay vào tim để phục hồi tim.. toàn cảnh từ lúc trên trực thăng Blackhawk, máy móc ì xèo cho đến khi đẩy vào bệnh viện dã chiến, rồi ai chết thì đưa vôv nhà xác trong poncho.. rùi ai qua cơn nguy kịch thì đưa lên C130 qua Walter Reeds để điều trị tiếp.. cứ mỗi thương binh là máy móc lùm đùm đi theo khi lên máy bay..Phục sát thằng Mỹ
loạt hình Tank Đức WW2 tèo rùi Alabama
Panther/Panzer Đức WW2 :
cụ trên có lẽ Canada làm theo thiết kế M-4 Sherman Mỹ :
dưới đây là Quân đoàn "Phi Châu" (Đức) - mặt trận Bắc Phi WW2 - mấy cái thằng *?!)*(&^%$#@ Đức trẻ bây giờ post lên lại tranh thủ hô hào "Nazi vạn tuế"
1 : 15 BENGASI = Benghazi căn cứ đầu não phe rebel wánh lão Gaddafi vừa rồi
1 : 35 : tù binh Anh ngồi mang giày "bốt-xô" cái nón sắt helmet khác lính Đức
German Afrika Korps
Panther - Panzer của dân chơi hiện nay
xe bọc thép Half-track Đức WW2 của dân chơi hiện nay - dàn bánh y hệt Panther Tank đã nói - mua vé vô chơi được phát đồ lính y hệt WW2 :
German halftrack
M-4 Sherman
Panther/Panzer Đức WW2 :
Alabama nói:
Cruiser Tank Ram
Canada =1942
cụ trên có lẽ Canada làm theo thiết kế M-4 Sherman Mỹ :
dưới đây là Quân đoàn "Phi Châu" (Đức) - mặt trận Bắc Phi WW2 - mấy cái thằng *?!)*(&^%$#@ Đức trẻ bây giờ post lên lại tranh thủ hô hào "Nazi vạn tuế"
1 : 15 BENGASI = Benghazi căn cứ đầu não phe rebel wánh lão Gaddafi vừa rồi
1 : 35 : tù binh Anh ngồi mang giày "bốt-xô" cái nón sắt helmet khác lính Đức
German Afrika Korps
Panther - Panzer của dân chơi hiện nay
xe bọc thép Half-track Đức WW2 của dân chơi hiện nay - dàn bánh y hệt Panther Tank đã nói - mua vé vô chơi được phát đồ lính y hệt WW2 :
German halftrack
M-4 Sherman
Last edited by a moderator:
T-72BM, PHIÊN BẢN NÂNG CẤP CỦA NGA
T-72 hiên vẫn là tank chủ lực và được sử dụng rộng rãi không những tại Nga mà còn của rất nhiều nước khác trên thế giới. Để đáp ứng được những đòi hỏi ngày càng khắc nghiệt của chiến tranh hiện đại, rút kinh nghiệm từ cuộc chiến Chechen và để không để mất "miếng bánh" béo bở trong việc nâng cấp T-72 vào tay Ukraine và các nước khác, Nga đã thực hiện việc nâng cấp T-72 của mình lên chuẩn T-72BM, sử dụng chung nhiều trang thiết bị với T-90S. Sau đây là sự khác biệt của T-72BM so với các loại T-72 trước đó:
1. VỎ THÉP: T-72BM có các lớp vỏ thép bảo vệ mũi xe dày & chắc chắn hơn hẳn T-72B (phiên bản ra đời ngay trước T-72BM). Cụ thể độ dày của 3 lớp thép-composit-thép của T-72BM lần lượt là 30mm x 3 (cùng là thép nhưng khác nhau về độ cứng) – 105 mm – 50 mm tổng cộng là 245 mm so với 235 mm của T-72B ( 50 mm + 30 mm (cùng là thép nhưng khác nhau về độ cứng) – 105 mm – 50 mm)

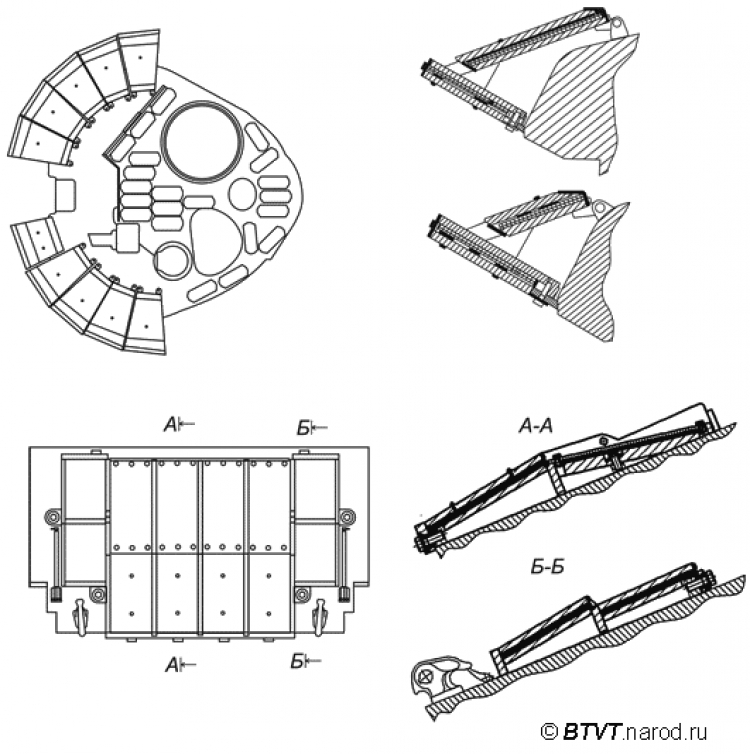

2. GIÁP BẢO VỆ CHỦ ĐỘNG: T-72MB sử dụng lớp giáp ERA (Explosive Re-active Amour) Relikt thế hệ thứ 3 nặng 3 tấn (?). Nó được xem là hiệu quả gấp 2 lần giáp Kontakt-5 sử dụng cho T-72 và T-90 đời cũ. Nó hiệu quả chống lại không những đạn xuyên KE (kinetic energy) APFSDS (armour-piercing fin-stabilized discarding sabot), đạn HEAT (high explosive anti tank) mà còn cả tên lửa chống tank sử dụng loại đầu nổ 2 lần tandem-warhead (lần một là để phá lớp vỏ bảo vệ, lần 2 là nổ bên trong lòng mục tiêu). Vì chưa tìm được thông số cụ thể của Relikt thể nên mình post thông số của Kontakt-5 để mọi người tham khảo
o Chống lại đạn APFSDS: tương đương lớp thép dày 250 mm
o Chống lại đạn HEAT: tương đương lớp thép dày 600 mm
o Chống lại đạn có đầu nổ 2 lần: không có thông số
So sánh về khả năng bảo vệ giữa có và không có lớp bảo vệ ERA chống lại KE APFSDS
. LỚP ÁO NGỤY TRANG: Một trong những trang bị độc đáo của T-72BM là nó được mặc lớp áo Nakidka bao bên ngoài. Nó được làm từ vật liệu composite nhẹ có tác dụng giúp ngăn tín hiệu nhiệt IR phát ra từ xe tank tới 2 cho tới 3 lần. Nó còn giúp làm giảm tín hiệu phản xạ radar RCS của xe tank tới 6 lần. Nhờ mặc nó mà khả năng T-72BM bị phát hiện bằng phương pháp quang học từ cả trên không cũng như mặt đất cũng bị giảm đáng kể
Như là hệ quả tất yếu, các tên lửa chống tank tìm mục tiêu & dẫn đường bằng phương pháp tìm nhiệt, TV , laser hay radar sẽ khó tìm thấy nó hơn.
Đây là đoạn phim giới thiệu về Nakidka, mọi người xem để biết them chi tiết [link]http://www.niistali.ru/flash/nakidka_eng.mpg[/link]
4. HỆ THỐNG PHÒNG THỦ GÂY NHIỄU ĐIỆN TỬ & QUANG HỌC: Điều tạo nên sự khác biệt giữa tank Nga và tank của phương Tây chính là hệ thống Shtora-1 EOCMDAS (electro-optical counter-measures defensive aids suite). Hệ thống này giúp các MBT chống lại một cách cực kỳ hiệu quả 2 loại tên lửa chống tank phổ biến trên thế giới như loại wire-guided SACLOS (Semi-Automatic Command to Line of Sight) như tên lửa TOW, HOT và laser-guided ATGM (anti tank guide missile) như tên lửa Hellfire, Copperhead.
Việc giải thích cơ chế hoạt động của hệ thống Shtora-1 EOCMDAS và cách nó chống lại các tên lửa chông tank sử dụng wire-guide và laser-guide khá dài nên mình sẽ post tiếp ở 1 bài khác sau bài này.
5. ĐỘNG CƠ: T-72BM sẽ được gắn động cơ mới Diesel V 12 mới là V-92S2 đạt công suất 1,000 mã lực tại tua máy 2,000 vòng / phút, thay cho loại động cơ cũ V-84MS có công suất chỉ 840 mã lực.
Động cơ mới V-92S2
Động cơ cũ V-84MS

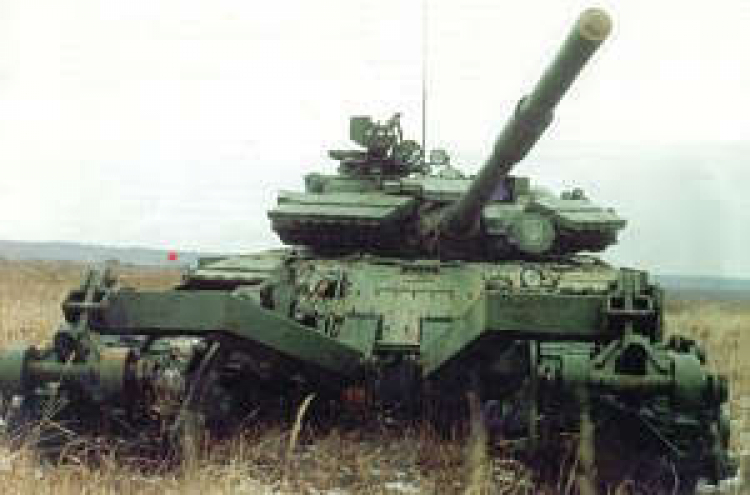

6. HỆ THỐNG PHÁ MÌN (GẮN THÊM KHI CẦN): Khi cần thiết, T-72BM có thể gắn thêm hệ thống phá mìn KMT-7 hay KMT-8, phiên bản KMT mới nhất, ở mũi xe để làm nhiệm vụ phá mìn và dọn đường. Cứ 1 trung đội 4 tank thì sẽ có 1 được gắn KTM-7 / 8. Tính hiệu quả của hệ thống KMT thì khỏi phải bàn cãi khi ngay cả Urdan của Israel mua bản quyền của KMT-4 để sản xuất ra RKM-4 gắn trên tank Merkava hay xe bọc thép cho nhiệm vụ phá mìn và dọn đường.
KMT-6
KMT-7
KMT-8 gắn trên T-90
RMK-4, phiên bản KMT-4, do Urdan Israel sản xuất gắn trên xe bọc thép ARV tại cao nguyên Golan
T-72 hiên vẫn là tank chủ lực và được sử dụng rộng rãi không những tại Nga mà còn của rất nhiều nước khác trên thế giới. Để đáp ứng được những đòi hỏi ngày càng khắc nghiệt của chiến tranh hiện đại, rút kinh nghiệm từ cuộc chiến Chechen và để không để mất "miếng bánh" béo bở trong việc nâng cấp T-72 vào tay Ukraine và các nước khác, Nga đã thực hiện việc nâng cấp T-72 của mình lên chuẩn T-72BM, sử dụng chung nhiều trang thiết bị với T-90S. Sau đây là sự khác biệt của T-72BM so với các loại T-72 trước đó:
1. VỎ THÉP: T-72BM có các lớp vỏ thép bảo vệ mũi xe dày & chắc chắn hơn hẳn T-72B (phiên bản ra đời ngay trước T-72BM). Cụ thể độ dày của 3 lớp thép-composit-thép của T-72BM lần lượt là 30mm x 3 (cùng là thép nhưng khác nhau về độ cứng) – 105 mm – 50 mm tổng cộng là 245 mm so với 235 mm của T-72B ( 50 mm + 30 mm (cùng là thép nhưng khác nhau về độ cứng) – 105 mm – 50 mm)
2. GIÁP BẢO VỆ CHỦ ĐỘNG: T-72MB sử dụng lớp giáp ERA (Explosive Re-active Amour) Relikt thế hệ thứ 3 nặng 3 tấn (?). Nó được xem là hiệu quả gấp 2 lần giáp Kontakt-5 sử dụng cho T-72 và T-90 đời cũ. Nó hiệu quả chống lại không những đạn xuyên KE (kinetic energy) APFSDS (armour-piercing fin-stabilized discarding sabot), đạn HEAT (high explosive anti tank) mà còn cả tên lửa chống tank sử dụng loại đầu nổ 2 lần tandem-warhead (lần một là để phá lớp vỏ bảo vệ, lần 2 là nổ bên trong lòng mục tiêu). Vì chưa tìm được thông số cụ thể của Relikt thể nên mình post thông số của Kontakt-5 để mọi người tham khảo
o Chống lại đạn APFSDS: tương đương lớp thép dày 250 mm
o Chống lại đạn HEAT: tương đương lớp thép dày 600 mm
o Chống lại đạn có đầu nổ 2 lần: không có thông số
So sánh về khả năng bảo vệ giữa có và không có lớp bảo vệ ERA chống lại KE APFSDS
. LỚP ÁO NGỤY TRANG: Một trong những trang bị độc đáo của T-72BM là nó được mặc lớp áo Nakidka bao bên ngoài. Nó được làm từ vật liệu composite nhẹ có tác dụng giúp ngăn tín hiệu nhiệt IR phát ra từ xe tank tới 2 cho tới 3 lần. Nó còn giúp làm giảm tín hiệu phản xạ radar RCS của xe tank tới 6 lần. Nhờ mặc nó mà khả năng T-72BM bị phát hiện bằng phương pháp quang học từ cả trên không cũng như mặt đất cũng bị giảm đáng kể
Như là hệ quả tất yếu, các tên lửa chống tank tìm mục tiêu & dẫn đường bằng phương pháp tìm nhiệt, TV , laser hay radar sẽ khó tìm thấy nó hơn.
Đây là đoạn phim giới thiệu về Nakidka, mọi người xem để biết them chi tiết [link]http://www.niistali.ru/flash/nakidka_eng.mpg[/link]
4. HỆ THỐNG PHÒNG THỦ GÂY NHIỄU ĐIỆN TỬ & QUANG HỌC: Điều tạo nên sự khác biệt giữa tank Nga và tank của phương Tây chính là hệ thống Shtora-1 EOCMDAS (electro-optical counter-measures defensive aids suite). Hệ thống này giúp các MBT chống lại một cách cực kỳ hiệu quả 2 loại tên lửa chống tank phổ biến trên thế giới như loại wire-guided SACLOS (Semi-Automatic Command to Line of Sight) như tên lửa TOW, HOT và laser-guided ATGM (anti tank guide missile) như tên lửa Hellfire, Copperhead.
Việc giải thích cơ chế hoạt động của hệ thống Shtora-1 EOCMDAS và cách nó chống lại các tên lửa chông tank sử dụng wire-guide và laser-guide khá dài nên mình sẽ post tiếp ở 1 bài khác sau bài này.
5. ĐỘNG CƠ: T-72BM sẽ được gắn động cơ mới Diesel V 12 mới là V-92S2 đạt công suất 1,000 mã lực tại tua máy 2,000 vòng / phút, thay cho loại động cơ cũ V-84MS có công suất chỉ 840 mã lực.
Động cơ mới V-92S2
Động cơ cũ V-84MS
6. HỆ THỐNG PHÁ MÌN (GẮN THÊM KHI CẦN): Khi cần thiết, T-72BM có thể gắn thêm hệ thống phá mìn KMT-7 hay KMT-8, phiên bản KMT mới nhất, ở mũi xe để làm nhiệm vụ phá mìn và dọn đường. Cứ 1 trung đội 4 tank thì sẽ có 1 được gắn KTM-7 / 8. Tính hiệu quả của hệ thống KMT thì khỏi phải bàn cãi khi ngay cả Urdan của Israel mua bản quyền của KMT-4 để sản xuất ra RKM-4 gắn trên tank Merkava hay xe bọc thép cho nhiệm vụ phá mìn và dọn đường.
KMT-6
KMT-7
KMT-8 gắn trên T-90
RMK-4, phiên bản KMT-4, do Urdan Israel sản xuất gắn trên xe bọc thép ARV tại cao nguyên Golan
