Tư Vấn Chia Sẻ Tự hào là chiếc TOYOTA SIENNA LE duy nhất VN lắp và độ nhiều đồ chơi !

[cuongcualu]

Những dây nào chưa biết thông tin thì phải đi dò , tìm và kiểm tra lại sơ đồ điện của các bộ phận khác vì mang tiếng là bộ điều khiển điều hòa trung tâm nhưng trên đó nó có hiển thị các thông tin của Air Bag , Đèn xe , Cảm biến de , Sấy kiếng ... !

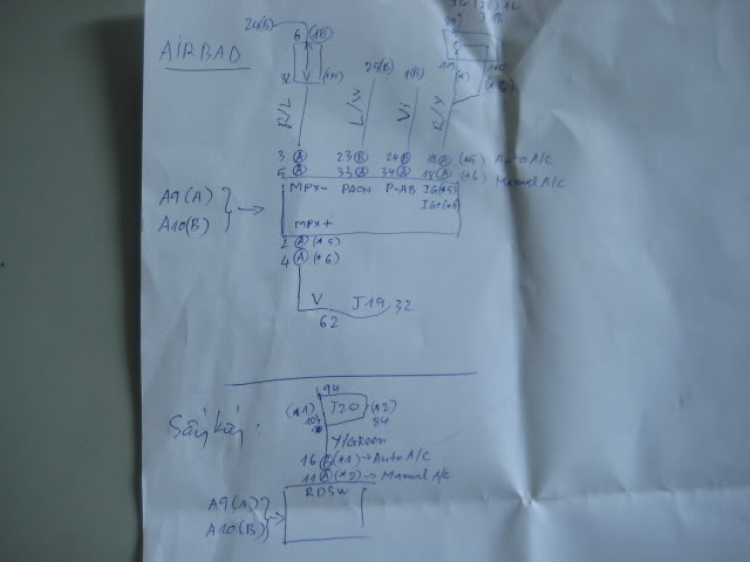

Hà hà ! Tham khảo thêm tài liệu nhưng ko in được nên tự vẽ lại thôi !

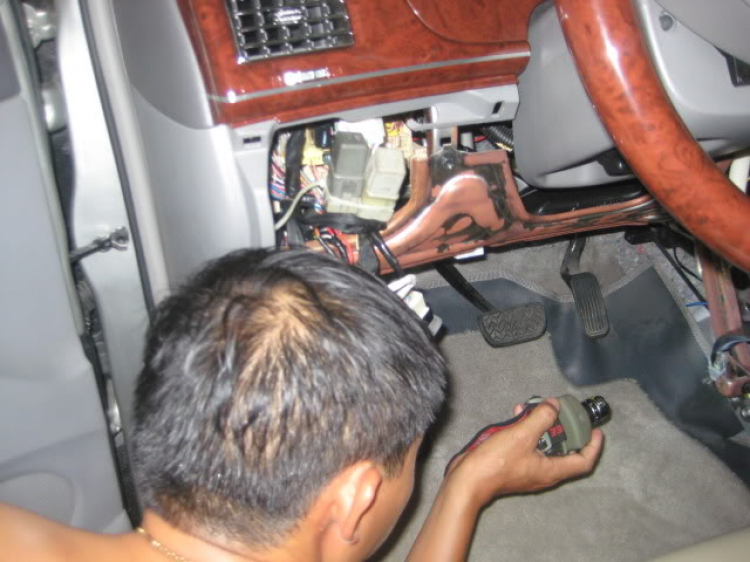

Tìm ???... luồn dây ...

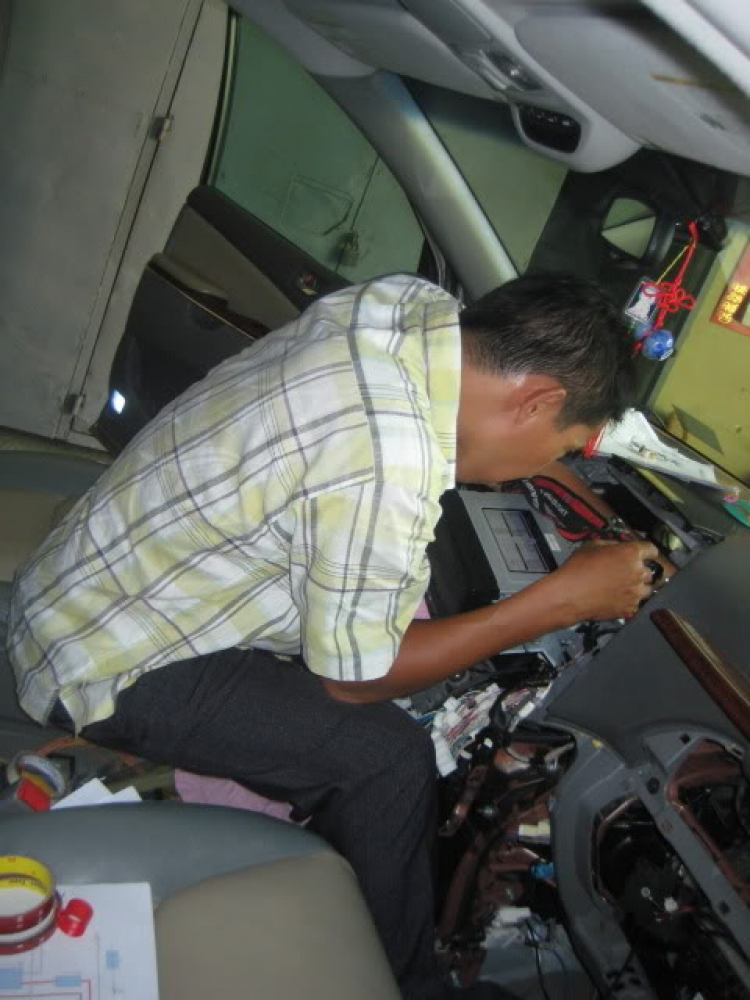

...dò vị trí để ...

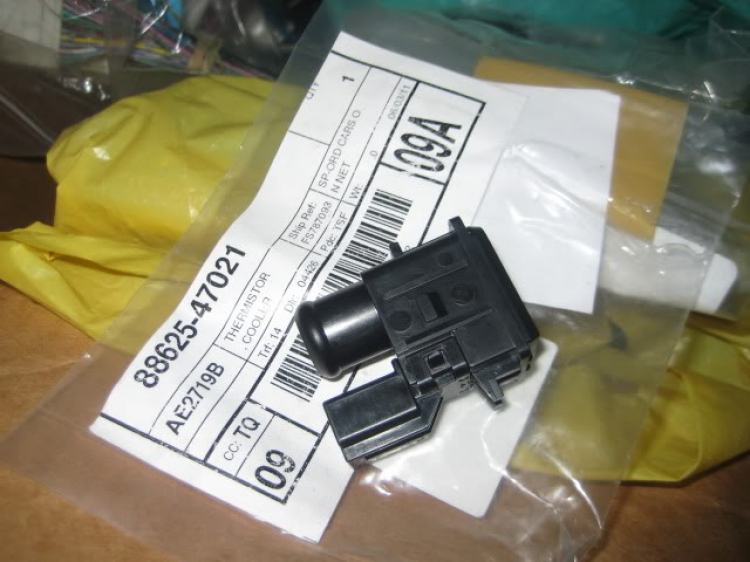

...gắn con cảm biến nhiệt độ " tài xế " mới cáo nè :

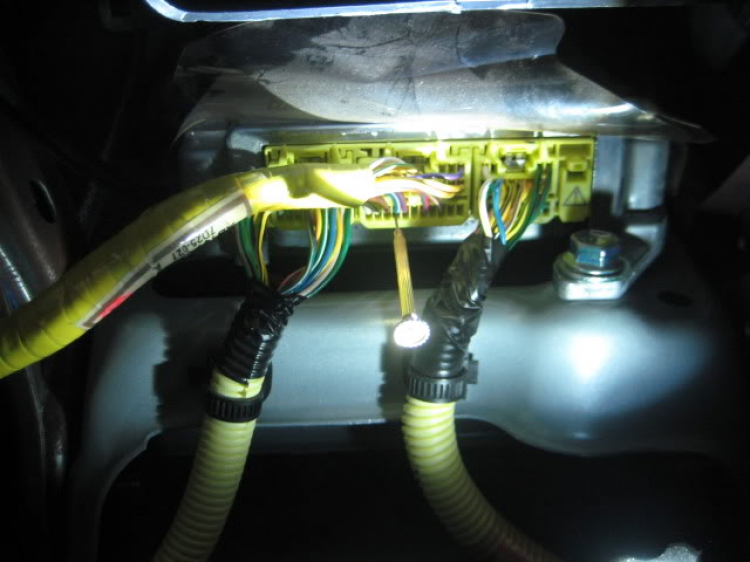

Test dây vô ECU Air Bag nè :

Đi dây , độ thêm bộ motor ngăn lạnh nè :

Mỗi bộ phận độ thêm đều có dây bọc an toàn riêng nè :

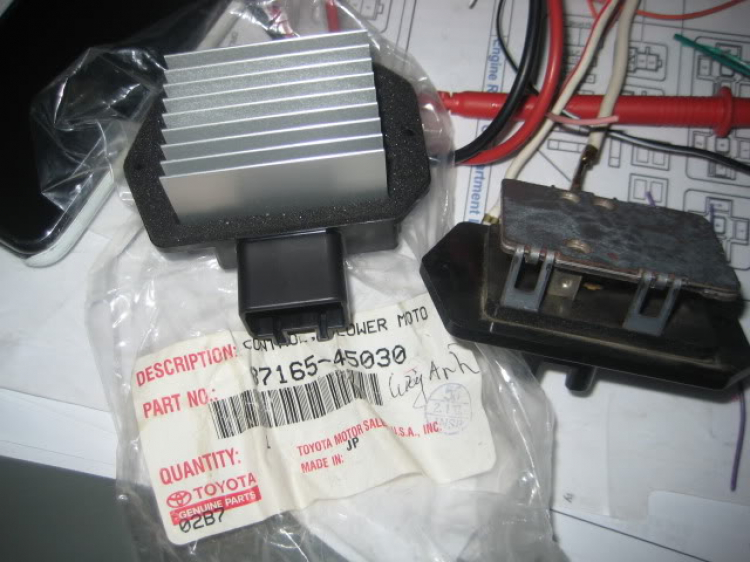

Bộ cảm biến gió Manual ( bên phải ) tháo ra để thay bộ cảm biến Auto mới bóc tem ( bên trái ) nè :

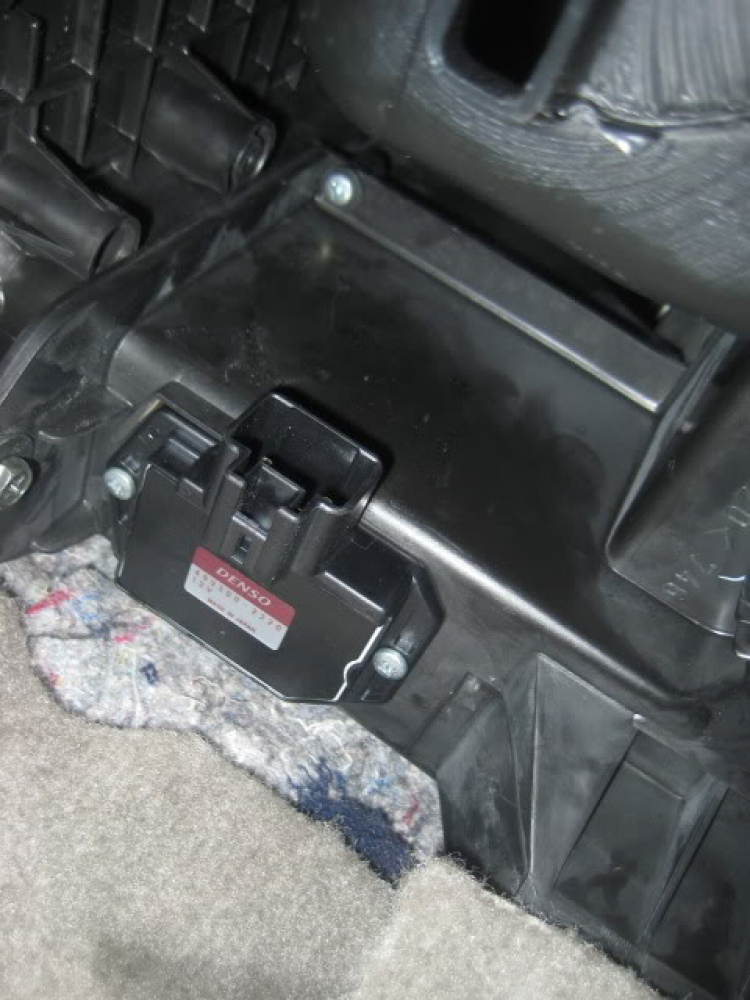

Lắp cảm biến Auto vô cổ gió ( hình này em nằm dưới sàn xe chụp lên gầm Tapi đó )

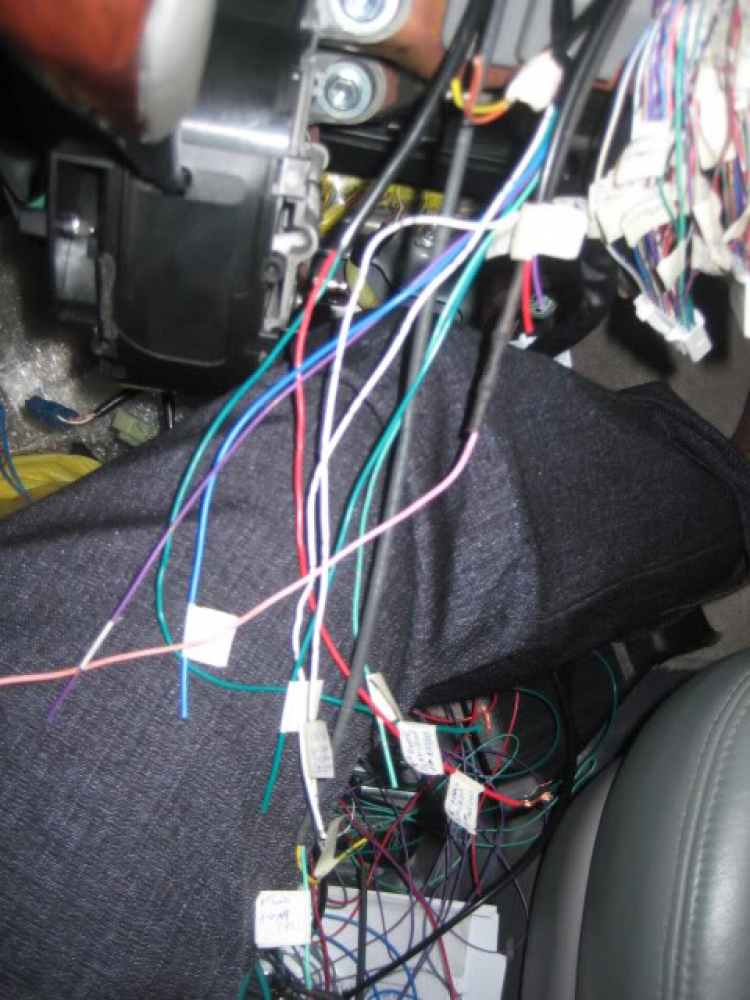

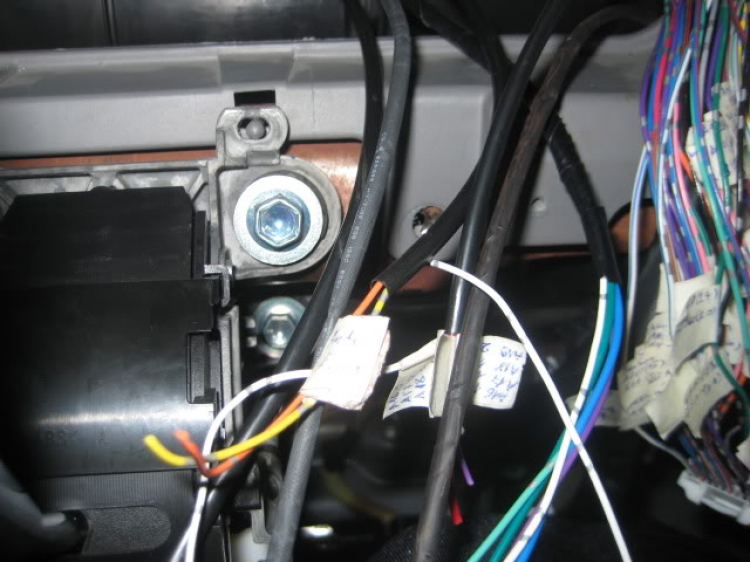

Các dây đấu thêm đều phải ghi ký hiệu lun !



[nai]

Đúng là phim ... kinh dị!
Em ngồi coi mà lông tóc đều dựng đứng lên ...



[Tommy2005]

Vô cùng khâm phục bác Lương.

Em cũng thích táy máy nếu có điều kiện, ước gì được như bác



[khactrung]

mở cái táp lô ra thấy nguyên dàn nỉ cách âm đã thiệt anh Cu của Lương nhỉ ? xe xong ra dẫn em đi ăn sáng nha đại ca .



[Trương Đức Hải]

Hay thật .bác đam mê nên mới kiêng nhẫn vậy .



[cuongcualu]

Hahaha ! Rất cám ơn các bác động viên em ! Em làm được thì các bác cũng làm được ! Chơi tới bến đi !

Sorry các bác hum nay cái mạng net của em nó cùi chưa từng thấy ! Với lại em đang ngâm cứu cho HP Kingo ( MFC ) tính làm em Mitsubishi duy nhất Việt Nam có nhớ ghế !!!???

Úi cha ! Ba xạo quá quên luôn Bài em tới đâu gòi ta ??? Ahhhh ! tiếp phần độ linh kiện và dây nhá :

Đợt trước em có nói là trong đống đồ tặng khuyến mãi khi mua hộp lạnh có cái " hàng độc " này :

... Automatic Ligth Sensor ( Cảm biến đèn pha tự động tắt mở khi ngoài xe sáng , tối ) - Cái này nhiều xe có lắm rồi nhưng xe em ko có nên ... tới luôn !Vì màu khác xe em nên lại tháo lấy cái nẹp ...

... đi pha màu và ...

... Sơn lại :

Giống màu chưa hè ???

Xong rồi thì lắp nó lại dưới chân kiếng lái thôi và đi dây ra ECU và bộ Khiển lạnh , ! Nói rõ cho các bác TOYOTA biết mà không lăn tăn là cái " con mắt " bé xíu kia ko phải chỉ có một chức năng cảm biến ánh sáng để kích hoạt tắt mở đèn pha khi trời tối hay sáng đâu nhe , mà nó còn một chức năng nữa là điều phối giàn lạnh tăng hay giảm cường độ đi khi trời quá nắng hay trời mưa, trời tối nữa nhe ! Bởi vậy xe bác nào có cái này mà dùng máy lạnh có trục trặc tìm chưa ra nguyên nhân phải lưu ý thêm bộ phận này nữa đó !

Độ mà như ... ko độ :

Còn đây là bộ dây nguồn vô cảm biến và quạt gió em cũng phải đi dây lại do kết cấu điện khác nhau :

Bộ này bỏ ko xài nhưng ko cắt bỏ , chỉ để đó thôi ! ( Cắt rùi lỡ đấu lại lấy đâu ra ! hehe ! )

Đi lại dây xong xuôi ( cái cục đen đen là bộ giắc bỏ em cột giấu trên đường dây lun ):

Chụp ngược nè ! Đẹp như Zin chưa ! nhưng còn vỏ bộ giắc vô cảm biến C.O.N làm thất lạc của em nên chắc phải 2 tuần nữa mới có lại - Đành bọc cách điện ghim tạm vô thôi !

Hình như C.O.N có đọc bài này nên hum nay em vừa nhận được 2 cái cục nhựa bay nửa vòng trái đất về đây !!! :

Vỏ giắc cho bộ cảm biến quạt gió :

Bóc tem đấu vô bộ dây liền ! ( em up 4 hình này cho liền lạc chút chứ xe em chạy cả tuần lễ gòi bộ giắc mới zìa ạ ! hehe ! )

Rốpp !!! ngon lành ! An toàn !



[cuongcualu]

Giàn Manual lấy nguồn từ Relay trong hộp Cầu chì :

Đánh dấu cái phải thay - Khi dùng bộ Auto thì đấu trực tiếp ko Relay, ko cầu chì ! Để sử dụng ổ này mà không cần can thiệp gì em nghĩ ra 1 cách !

Ra chợ mua 1 con Relay Xịn giá 20K VN ...

... Khớp chân ổ relay !

THáo vỏ ra ...

... gỡ bỏ hết ruột đấu đoản mạch và hàn chì thật chắc chắn ...

Đóng nắp lại ...

... ra cái ... Short Pin ( Chẳng qua nó là cái giắc đấu nối ý mà ! hehe ) !!!

Ghim vô ổ Relay !

Hahaha ! Đẳng cấp ko các bác ! Đồ zin hãng chính hiệu nhé !



[cuongcualu]

Còn cái bộ điều khiển Rear Auto đâu rồi ??? Nó đây - còn rất mới chưa một vết mờ :

Còn cái trên xe em đó :

Gỡ xuống ...

... cất vô " kho lưu trữ " - vỏ giắc của nó bỏ lun ! hehe !

Thay giắc cắm, đổi dây và bỏ bớt 2 dây dư (Auto dùng ít dây hơn Manual - Bộ này chỉ dùng điều khiển cho giàn phía sau nhưng phải thông qua giàn trung tâm nên tất cả dây bộ này chỉ chạy hết ra hộp trước )

Gắn cái Auto lên ! Vì nó quá mới nên em thấy tiếc ko muốn sơn lại mặc dù hơi khác tông màu của xe !

Ko thích thì từ từ sơn lại sau cũng ko sao !



[kingofspeed]

khâm phục



[lovecarsaigon]

Hôm nào xong off cho em chiêm nguỡng với nha bác. Chắc là sau này bác Thảo cũng đỗ theo bác nữa đây.
